Palanca de VMD—Posición de retracción y de retención de retracción

Posición de retracción

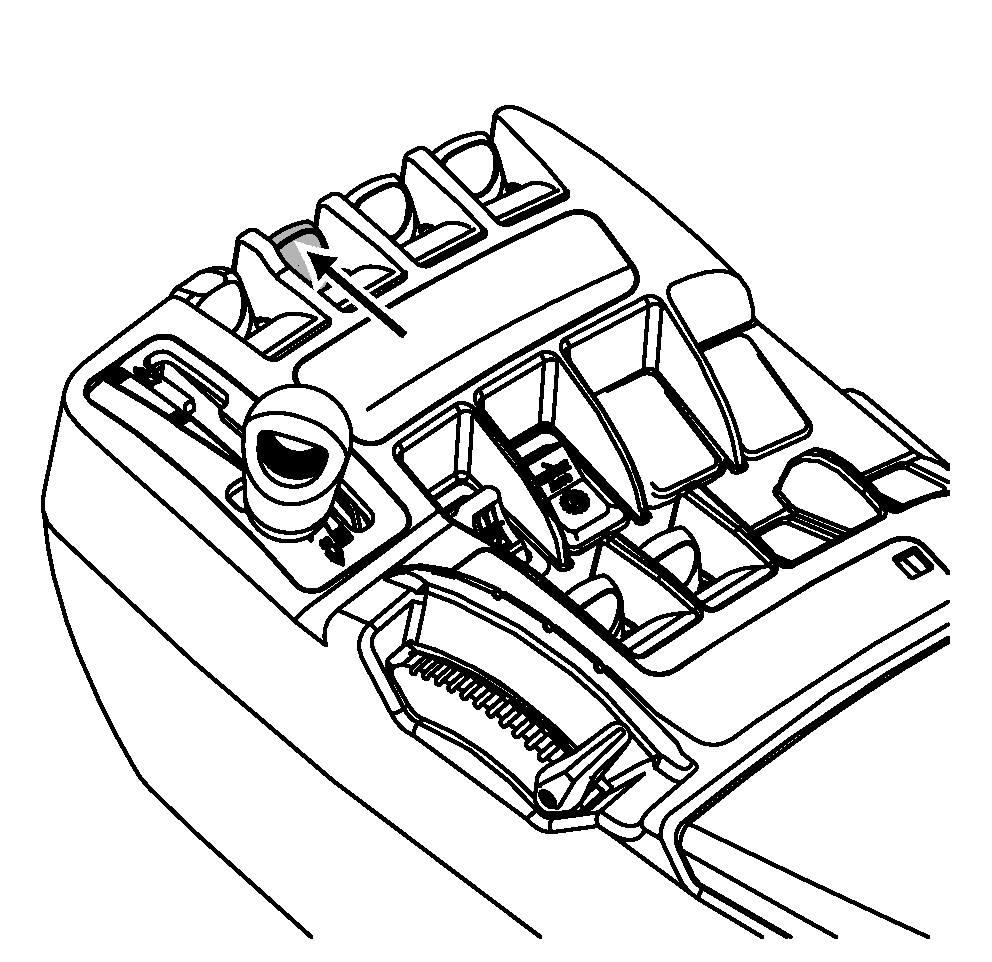

RXA0101981-UN-08APR09

Empujar la palanca pasando ligeramente la posición de punto muerto. De esta manera se retrae el cilindro lentamente con un caudal variable. (Ver Ajuste de caudal de VMD en esta sección.) La palanca regresa al punto muerto y el caudal se corta cuando se suelta.

Empujar la palanca hacia adelante a la primera muesca de retención para retraer el cilindro remoto a la velocidad máxima.

NOTA: El ajuste de tiempo queda anulado en la posición de retracción.

Posición de retención de retracción

Empujar la palanca hacia adelante hasta escuchar el “clic” de la posición de retención y soltarla. La palanca volverá a la posición de punto muerto, pero el caudal continuará en el valor fijado. (Ver Ajuste de caudal de las VMD y Ajuste de retención temporizada, en esta sección.)

El temporizador del caudal no empieza a contar hasta que la palanca de la VMD se pone en la posición de tope. Se debe ajustar el tiempo de caudal de VMD de modo que el cilindro se encuentre completamente retraído al cumplirse el intervalo.

La función de retención puede anularse moviendo la palanca de la VCS ligeramente hacia adelante o hacia atrás del punto muerto, después la palanca haya regresado a dicha posición o si se sujeta la palanca en la posición de retracción durante más de 0,8 s después de haberla soltado de la retención.

NOTA: Las posiciones de retención se ignoran durante el arranque de la máquina hasta que la palanca sea puesta en PUNTO MUERTO.
