Ejemplos de uso del sistema hidráulico con presión sensora de carga—Toma hidráulica exterior

RXA0085800-UN-10JAN06

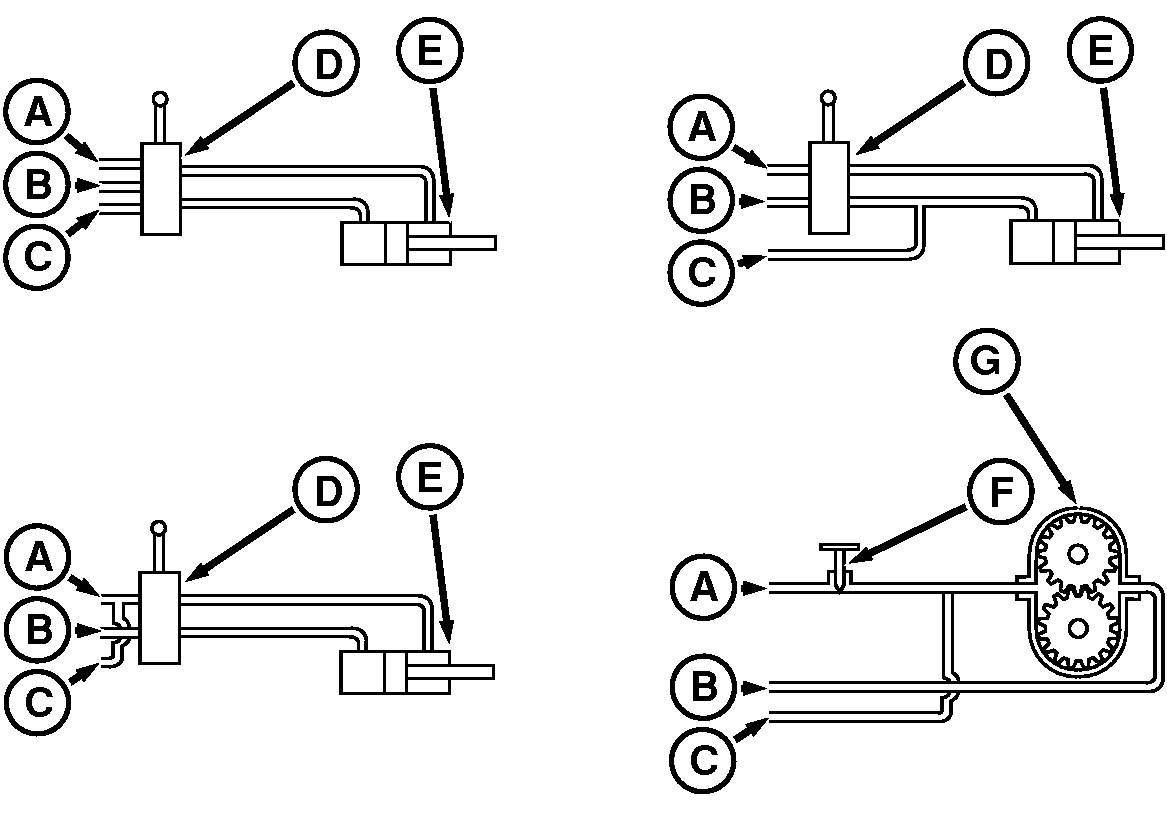

Ejemplos de uso del sistema hidráulico con presión sensora de carga—Toma hidráulica exterior

A - Tubería de presión

B - Tubería de retorno

C - Línea sensora de carga

D - Válvula de mando

E - Cilindro.

F - Válvula de caudal con compensación de presión

G - Motor hidráulico

Arriba, izquierda —Las válvulas de control con detección de carga envían una señal sensora de carga al sistema hidráulico y pueden ser accionadas manualmente o por electroválvulas.

Arriba, derecha —La válvula de control dirige el aceite hacia los circuitos de extensión o de retracción. Conectar la línea sensora de carga al circuito que demande presión. Un ejemplo de ello es un cilindro elevador de remolque con carga sostenida por topes mecánicos en la posición de límite de descenso. La señal de detección de carga indica a la bomba cuando se necesita presión adicional. Si no se necesita presión, ésta se mantendrá baja.

IMPORTANTE: El circuito permite la bajada en fuga progresiva del cilindro mediante la línea sensora de carga (C). Si este nivel de “fuga” no es aceptable para su funcionamiento, recurra al ejemplo 3.

Abajo, izquierda—La válvula de control dirige el aceite hacia los circuitos de extensión o de retracción, según cual sea el que demande alta presión. Conectar la línea sensora de carga a la línea de presión antes de la válvula de mando.

NOTA: El sistema mantendrá una presión máxima de 20000 kPa (200 bar) (2900 psi) mientras las mangueras de toma exterior estén conectadas.

Un ejemplo común es un apero plegable, que requiere presión para extender o retraer los cilindros.

Abajo, derecha—Se usa una válvula de control de caudal con compensación de presión para regular la velocidad del motor hidráulico. Conectar la línea sensora de carga a la línea de presión después de la válvula de mando.

NOTA: La velocidad del motor puede fluctuar si otras funciones provocan cambios de presión en el sistema. Para reducir las fluctuaciones, instalar una válvula de control de caudal con compensación de presión.
