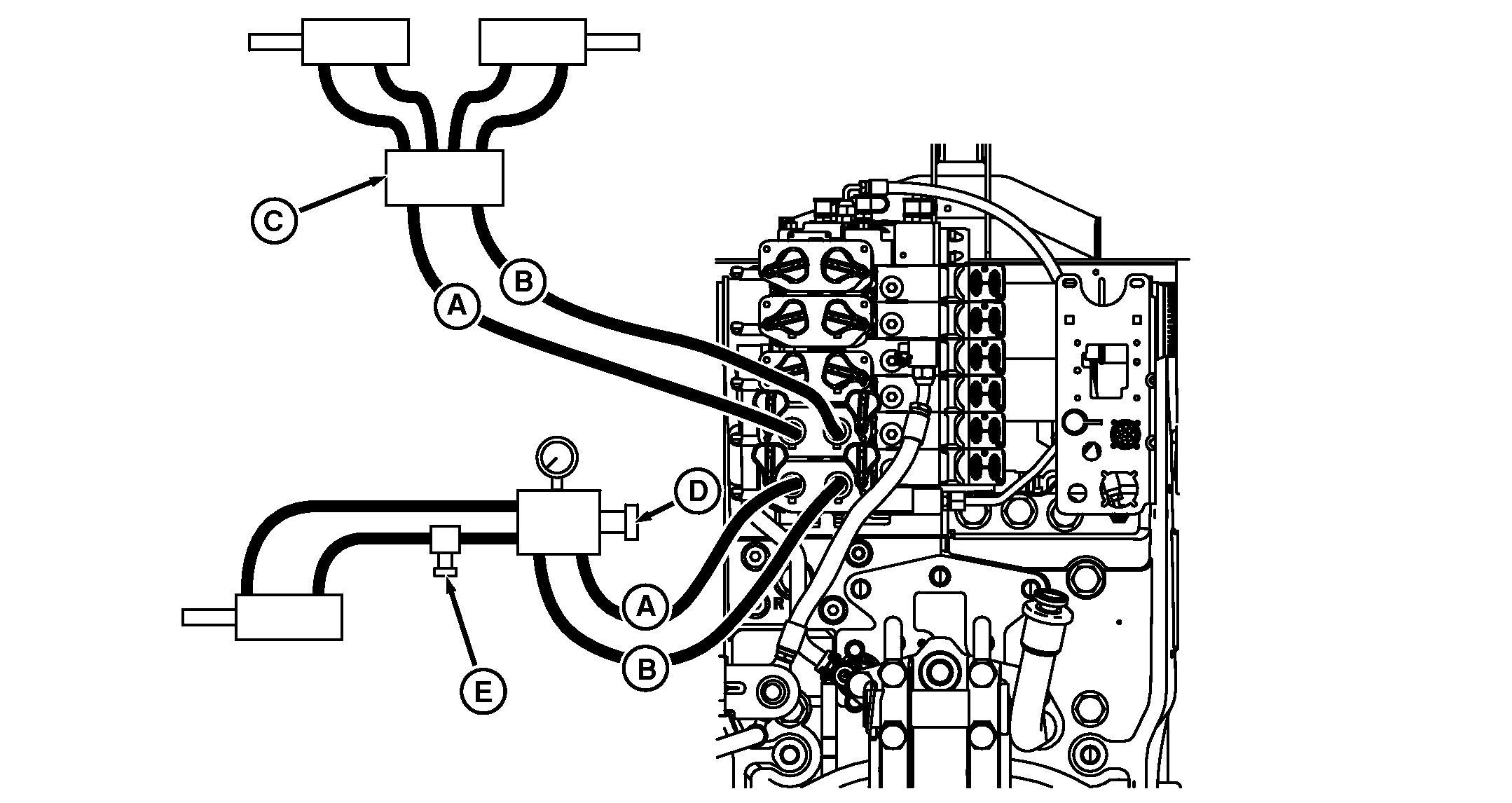

Ejemplo 1 de conexión de aperos — Aplicaciones de válvula reguladora de presión (sembradoras de surco o neumáticas con sistema de contrapresión constante)

RXA0096593-UN-13AUG08

A - Línea de extensión del acople

B - Línea de retracción del acople

C - Válvula selectora

D - Válvula de mando de la presión

E - Válvula de bloqueo de transporte

Para los aperos que usen contrapresión activa, ajuste el control de caudal en modo continuo y lleve la palanca a la posición de retención de retracción.

Esto hará que la bomba hidráulica funcione a la presión máxima, lo que puede ocasionar sobrecalentamientos del aceite hidráulico si la temperatura del aire exterior es alta al usar al mismo tiempo motores hidráulicos con otra VMD. Para prevenir este problema, use el menor número posible de motores hidráulicos cuando se esté funcionando con contrapresión.
