Ejemplo 3 de conexión de aperos — Válvula de circuito cerrado con bomba a alta presión

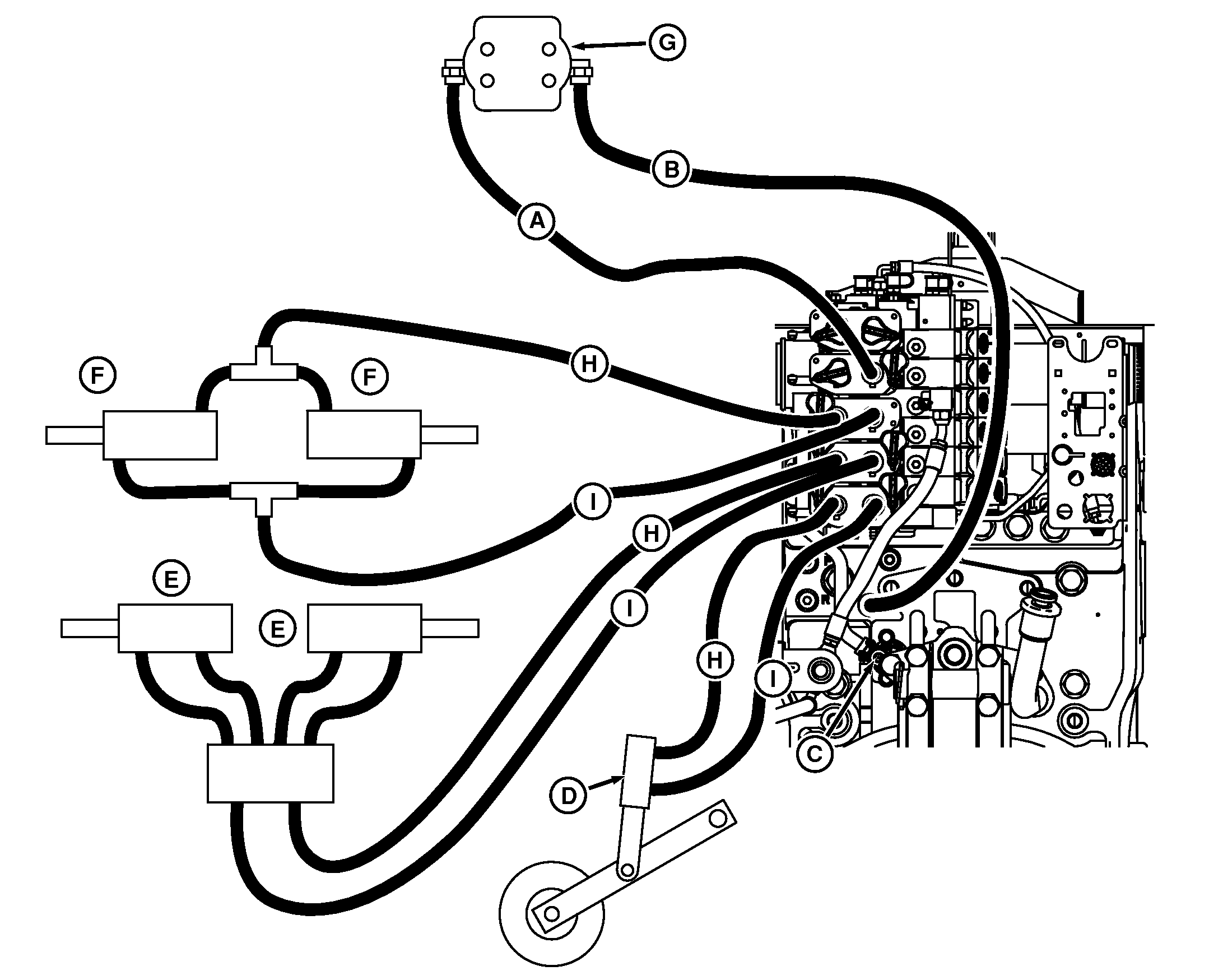

RXA0096595-UN-13AUG08

A - Tubería de presión

B - Tubería de retorno

C - Boca de vaciado al sumidero

D - Cilindro de elevación/descenso

E - Marcadores

F - Pliegue

G - Motor hidráulico

H - Línea de extensión del acople

I - Línea de retracción del acople

En esta aplicación, el motor (G) recibe el aceite a presión de la boca de retracción de la VMD. El aceite de retorno se dirige a la boca de retorno de la suplementación de potencia. Cuando se apaga el motor, la palanca de la VMD se traslada a la posición de flotación para permitir que el motor se desacelere hasta pararse. Si se mueve la palanca al punto muerto, el motor se puede parar abruptamente y ello puede dañar las juntas. Como el aceite de retorno se dirige a la boca de retorno de la toma exterior hidráulica, no se necesita una manguera con punta especial.
