Uso del retorno para motor hidráulico

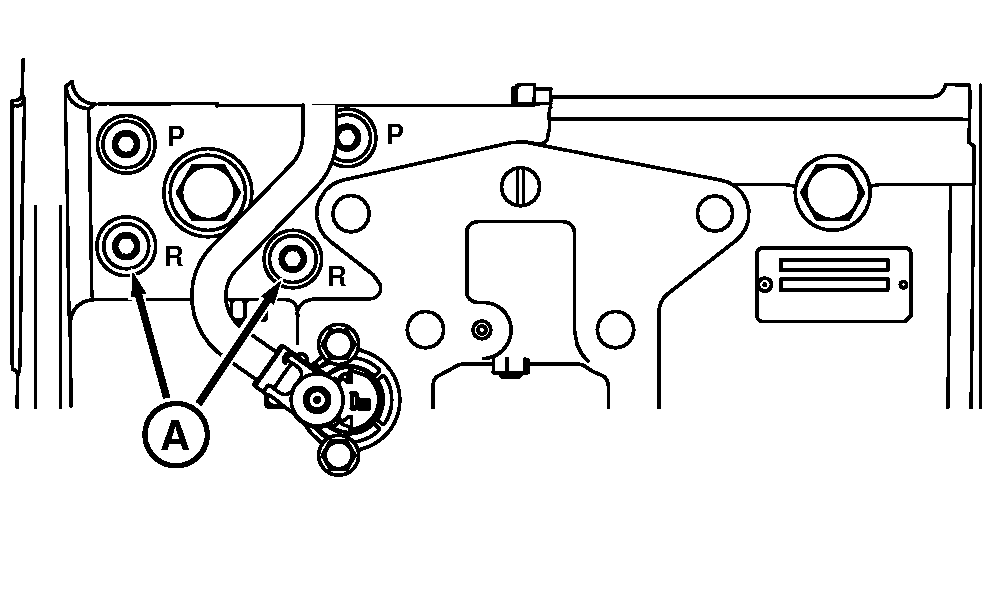

RXA0085801-UN-10JAN06

A - Tapón de boca de retorno

El kit de retorno para motor hidráulico tiene una boca de acceso al circuito hidráulico de retorno de baja presión del tractor.

Saque uno de los dos tapones (A) de boca de retorno e instale el acoplador de retorno del motor hidráulico. Si tender dos líneas de retorno a través de un acoplador sencillo redunda en un exceso de presión en la línea de retorno, instale un conector adicional en la segunda boca de retorno. Asegúrese siempre de que el final de la manguera y el acoplador estén limpios.

Utilizando el acoplador de retorno del motor, se evita:

• Un funcionamiento invertido inesperado
• La presurización de la tubería de retorno de la función auxiliar
• Posibles obstrucciones en el acoplador de retorno de la VMD

NOTA: Los motores hidráulicos que no tengan válvulas de retención de sobremarcha deberán conectarse al acoplador de retorno del motor hidráulico para evitar que la tubería de retorno se presurice al regresar la VMD a punto muerto.
