Uso de la toma de corriente de siete polos

RXA0085739-UN-06JAN06

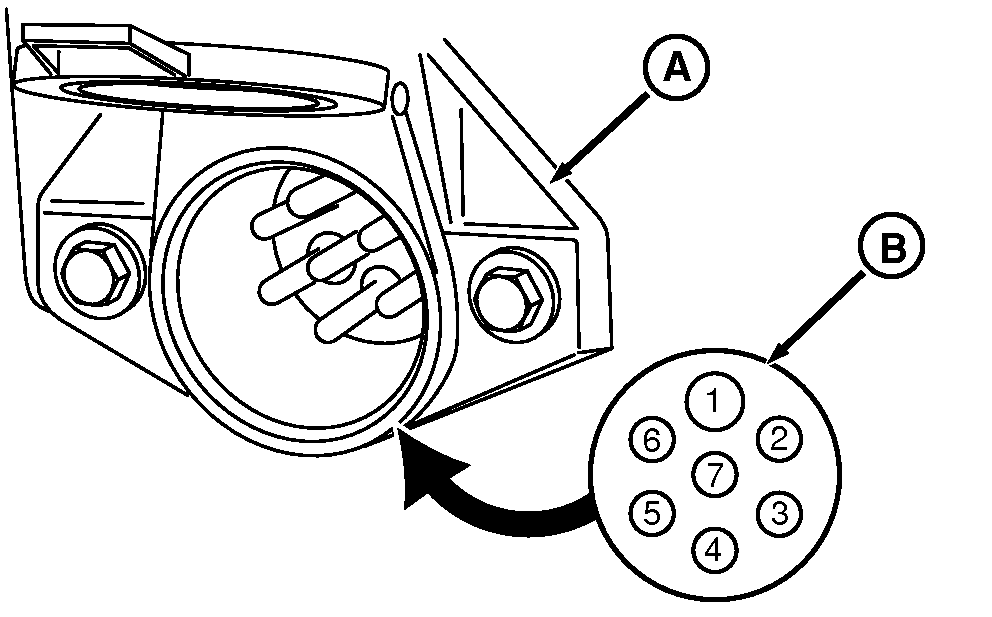

A - Toma de corriente de siete polos

B - Números de terminales

La toma de siete polos (A) se usa para conectar los faros, los intermitentes de giro y el equipamiento eléctrico remoto en remolques y aperos. Al transportar equipos remolcados, emplear siempre las luces auxiliares, ya que las luces del tractor pueden quedar ocultas por el equipo.

Los circuitos transistorizados tienen un valor nominal fijo. Si tienen que añadirse otros dispositivos eléctricos al tractor, le recomendamos usar una regleta de enchufes o tomas auxiliares que dispongan además de un interruptor de encendido/apagado. Si se empalma un cable en un lugar equivocado, éste podría sobrecargarse y hacer que el circuito dejase de funcionar.

Si fueran necesarios otros mandos (p.ej. interruptores) y luces de aperos, póngase en contacto con su concesionario John Deere™. En él le informaremos de cómo unir el interruptor de luces con uno de los cables de accesorios que se halla en la toma de siete polos en la parte trasera del tractor.

NOTA: Su concesionario John Deere dispone de enchufes de conexión adecuados.

Cantidad de bornes (B)	Función
1	Conexión a masa
2	Proyector
3	Luz indicadora de giro izquierdo
4	Luces de freno
5	Señal de giro derecha
6	Luz trasera
7	Accesorio
