Sustitución de bombilla de proyector de parrilla frontal — Equipo de luces estándar

1.

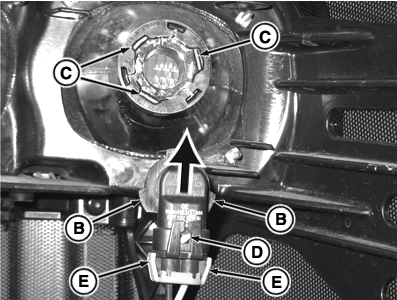

   RXA0100116-UN-18FEB09

   Se muestra el lado derecho

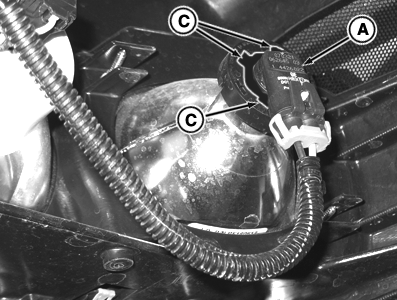

   RXA0100118-UN-26JAN09

   Se muestra el lado derecho

   A - Bombilla

   B - Pestañas de la bombilla

   C - Muescas del conjunto de luz

   D - Clavija

   E - Fijadores

   Levante el capó.

---




2. Gire la bombilla (A) hacia la izquierda para alinear las pestañas (B) con las muescas (C) y saque la bombilla tirando de ella hacia atrás.

3. Separe los fijadores (E) hacia los lados, vea que la clavija (D) esté alineada con la ranura y separe la bombilla del mazo de cables.

4. Instale una nueva bombilla en el mazo de cables. Vea que la clavija quede alineada y los fijadores asienten bien contra la bombilla.

5. Alinee las pestañas de la bombilla con las muescas y gire la bombilla 1/4 de vuelta de forma que el mazo de cables mire hacia abajo.

6. Cierre el capó y compruebe si la bombilla funciona.
