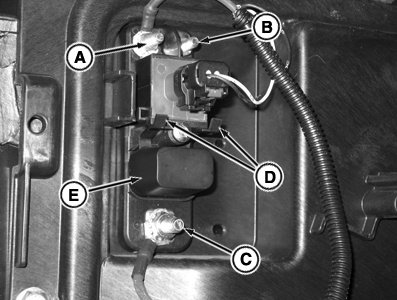

Módulo de relés de alimentación de aperos

RXA0100354-UN-03FEB09

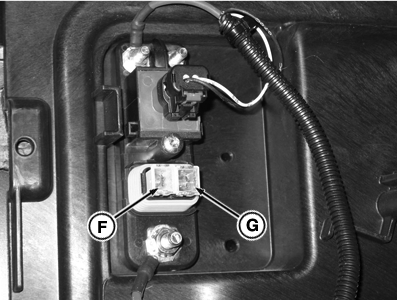

Módulo de relés de alimentación de aperos

RXA0100356-UN-03FEB09

Retire la tapa para acceder al módulo de relés de alimentación de aperos

A - Terminal de alimentación conmutada

B - Terminal de alimentación no conmutada

C - Borne de entrada

D - Lengüetas de la tapa de fusibles

E - Cubierta del fusible

F - Fusible de 60 A

G - Fusible de 30 A

Retire el panel trasero de la cabina. En la esquina superior izquierda hay un módulo de relés que alimenta al conector del bus de aperos.

El borne superior izquierdo es el terminal (A) de alimentación por interruptor, que está protegido por un fusible de 60A (F). El borne superior derecho es el terminal (B) de alimentación sin pasar por interruptor, que está protegido por un fusible de 30A (G).

Abajo en el centro se halla el borne de entrada (C) de alimentación de la batería.

Para cambiar fusibles

1. Oprima las lengüetas (D) de la tapa de fusibles y retire la tapa (E).

2. Cuando quiera retirar un fusible, tire de él hacia atrás en línea recta.

3. Sustitúyalo por otro fusible nuevo.

4. Vuelva a colocar la tapa y fíjela en su sitio con las lengüetas.
