Montaje del receptor StarFire™

ATENCIÓN:

RXA0101103-UN-19MAR09

Configuración apilada

RXA0101101-UN-19MAR09

Tornillos y soporte inferior de fijación del receptor Starfire

RXA0101105-UN-19MAR09

Receptor STARFIRE con carenado de fijación trasera

RXA0101107-UN-19MAR09

Receptor STARFIRE con carenado de fijación inferior instalado

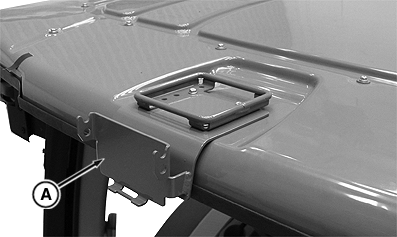

A - Soporte de receptor STARFIRE (carenado de fijación trasera)

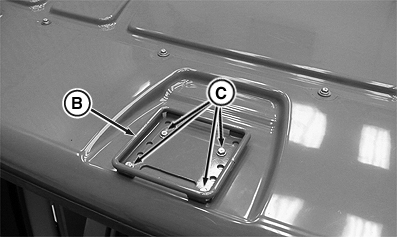

B - Soporte de receptor STARFIRE (carenado de fijación interior)

C - Tornillos

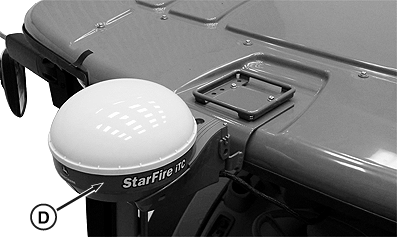

D - Receptor STARFIRE con carenado de fijación trasera

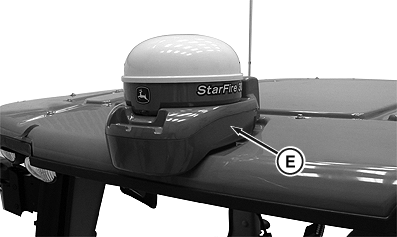

E - Receptor STARFIRE con carenado de fijación inferior

Tratar con cuidado los receptores de GPS y sus soportes. Pueden producirse lesiones de seriedad en caso de caerse el receptor de GPS mientras se instala o se retira el mismo. Use una plataforma o una escalerilla para acceder con comodidad al lugar de montaje.

Usar firmes y seguros apoyos para pies y manos. No instalar ni retirar el receptor en presencia de humedad o hielo.

Los soportes del receptor STARFIRE se instalan en configuraión apilada en la parte superior del techo del tractor. El soporte (A) se instala debajo del soporte (B) con cuatro tornillos (C).

El soporte (A) es compatible con los receptores STARFIRE equipados con carenados de fijación traseros (D).

NOTA: El soporte (A) y el soporte (B) pueden permanecer apilados.

El soporte (B) es compatible solo con receptores STARFIRE equipados con carenados de fijación inferiores (E).

NOTA: El soporte (A) se debe retirar cuando se utilicen los carenados de fijación inferiores (E).

Retirar los cuatro tornillos (C), extraer ambos soportes e instalar de nuevo el soporte (B) con los cuatro tornillos originales.

NOTA: Preguntar a su concesionario John Deere™ o consultar en las instrucciones de montaje del receptor STARFIRE cuáles son las opciones compatibles.

Consultar al concesionario John Deere sobre el grupo de cables adaptador compatible.
