Guías del cambio con inversor derecho e inversor izquierdo

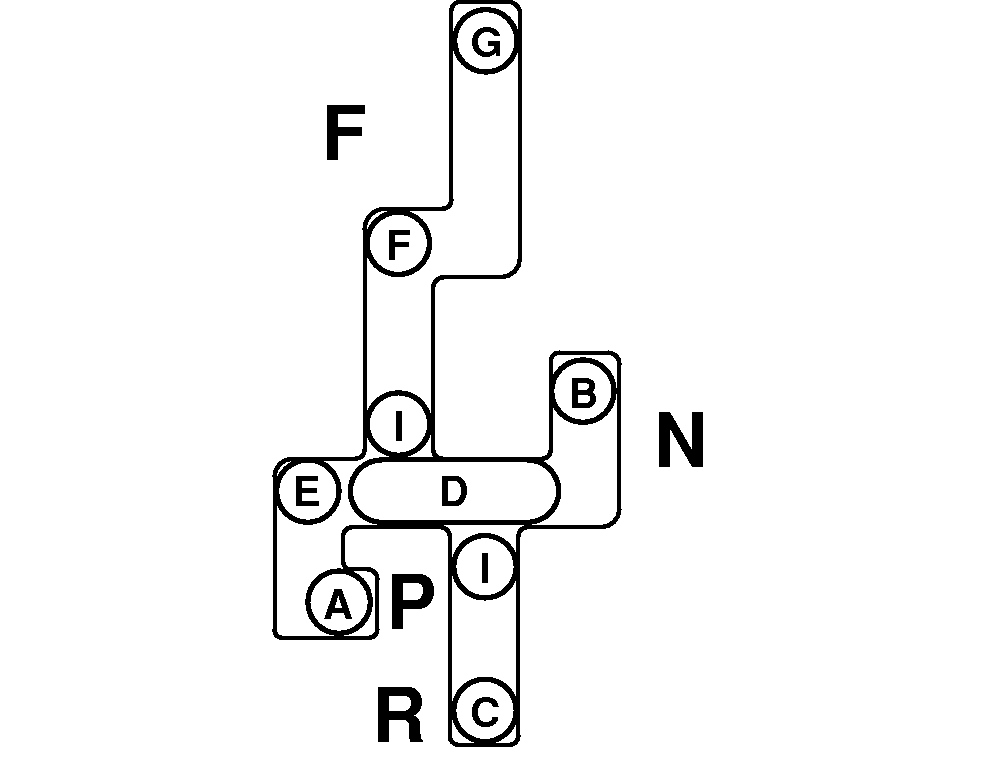

RXA0077572-UN-14MAY08

Inversor con mando en lado derecho

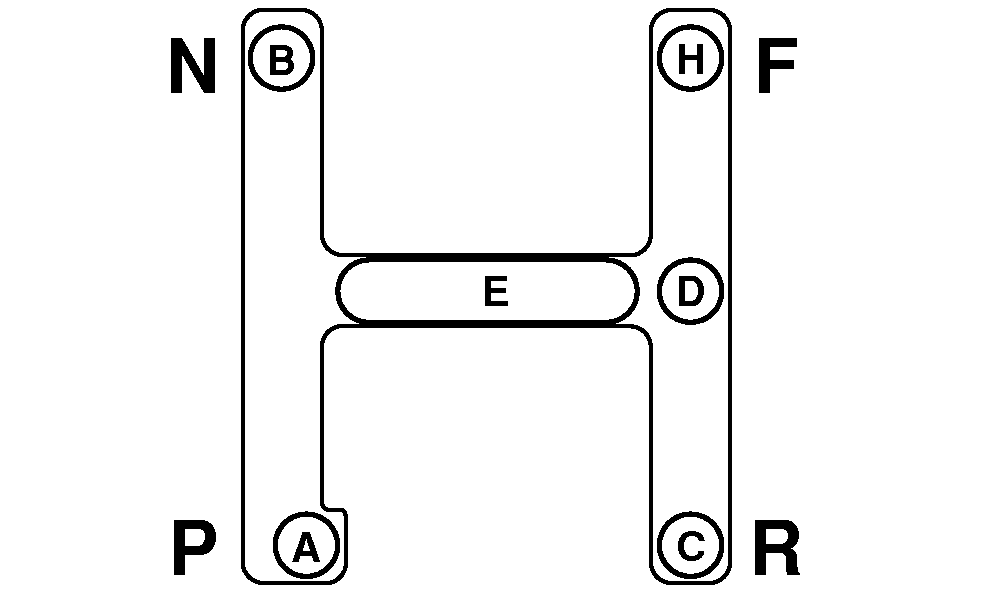

RXA0100319-UN-26JAN09

Inversor izquierdo

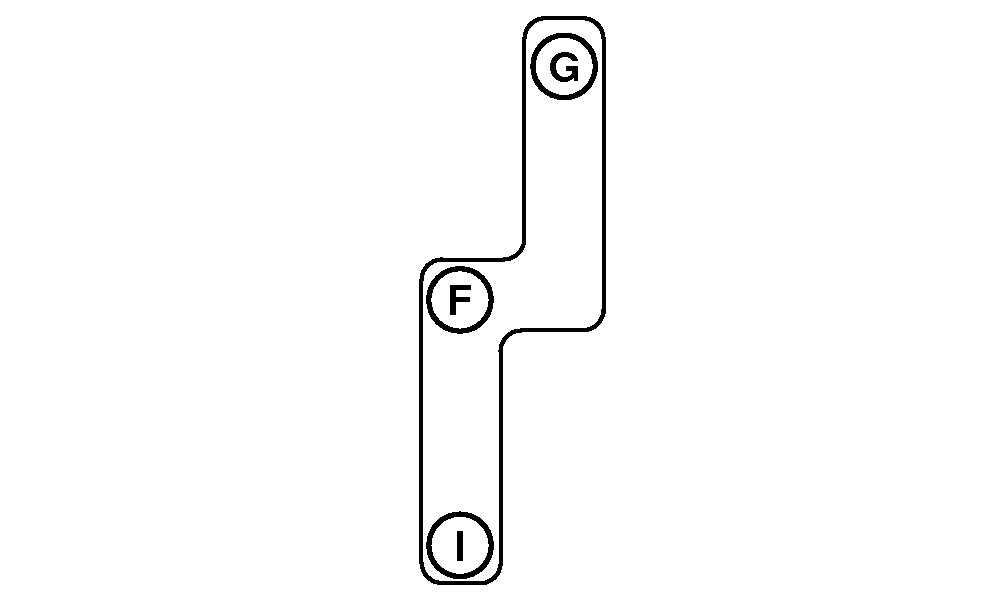

RXA0077571-UN-10JUN05

Palanca de velocidad del inversor izquierdo

A - Estacionamiento

B - Punto muerto

C - Retroceso

D - PowerZero

E - Posición intermedia

F - Gama 1 de marchas de avance

G - Gama 2 de marchas de avance

H - Avance

I - Velocidad mínima

Estacionamiento (A): Aplica el freno de estacionamiento para mantener detenido el tractor, impidiendo que se mueva; en la pantalla del poste derecho se leerá "P".

Punto muerto (B): Libera el freno de estacionamiento, permitiendo el desplazamiento del vehículo, pero sin transmitir fuerza a las ruedas; en la pantalla del poste derecho se leerá "N".

Retroceso (C): Transmite potencia a las ruedas para el avance; se visualiza "R" en la pantalla de poste.

PowerZero (D): La posición manual se usa para mantener el tractor detenido temporalmente en superficies relativamente planas.

Posición central de estacionamiento(E): Pasa por las velocidades fijadas en la pantalla del poste derecho.

Banda 1 de marcha de avance (F): Transmite potencia a las ruedas para el avance; se visualizará "F1" en la pantalla del poste derecho.

Gama de velocidades de avance 2 (G): Transmite potencia a las ruedas para el avance; se visualizará "F2" en la pantalla del poste derecho.

Avance (H): Transmite potencia a las ruedas para el avance; se visualizará "F" en la pantalla del poste derecho.

Velocidad mínima (I): Transmite fuerza a las ruedas para mover el vehículo en el sentido deseado.
