Velocidades fijadas—Pautas y ejemplos

RXA0053043-UN-26APR01

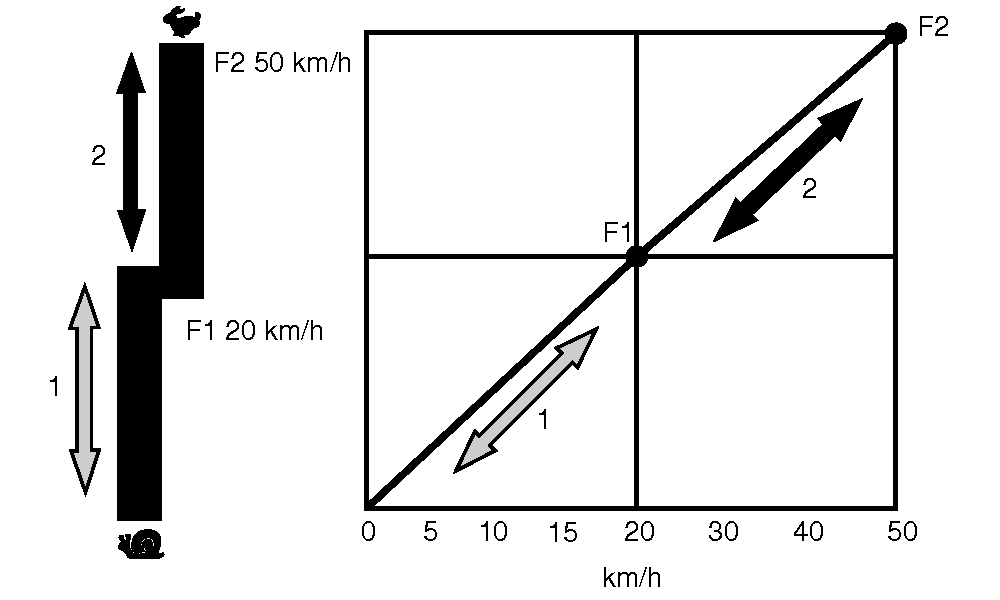

Ejemplo 1

RXA0053045-UN-26APR01

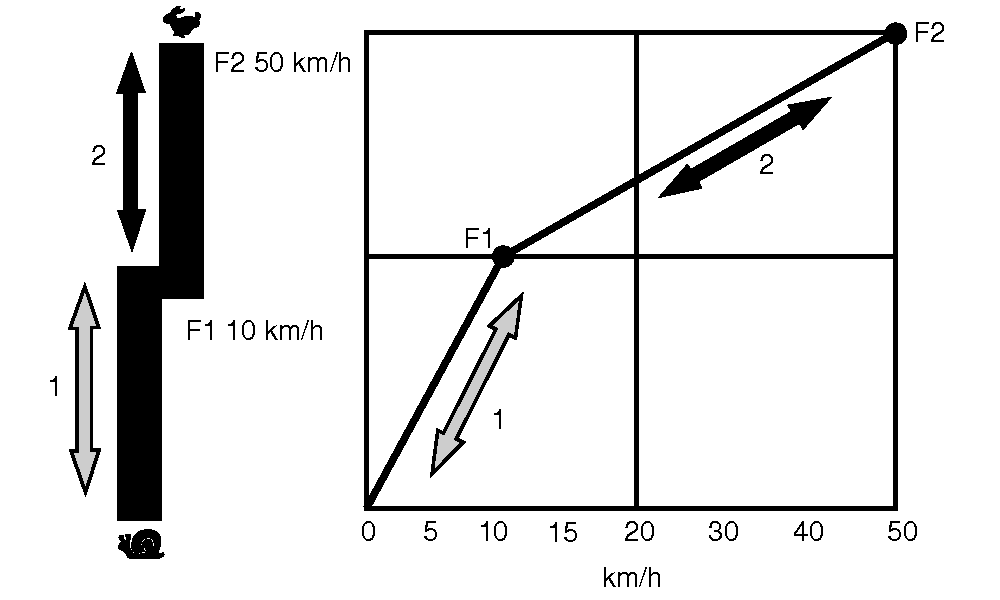

Ejemplo 2

RXA0053049-UN-26APR01

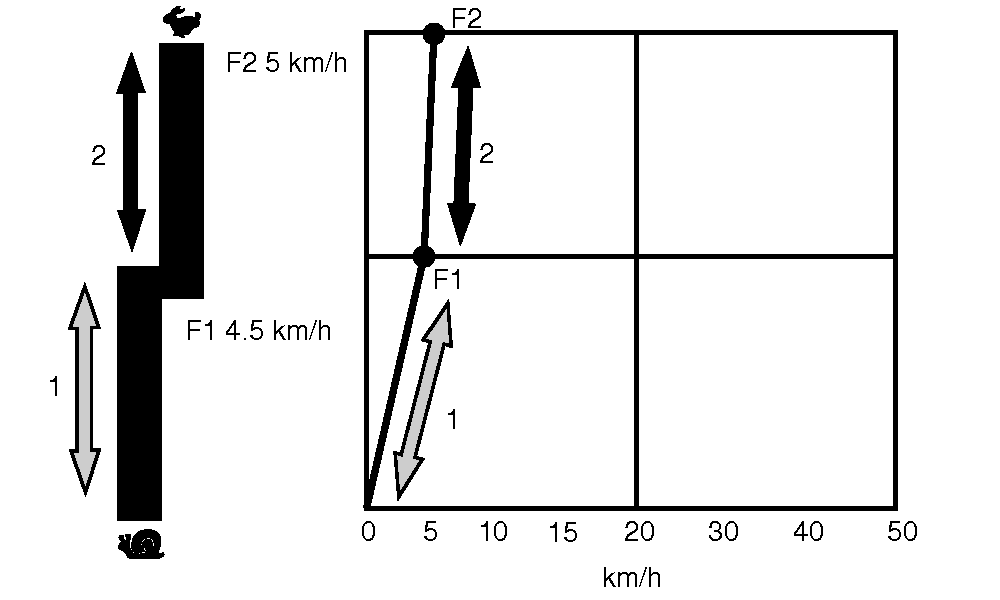

Ejemplo 3

RXA0053047-UN-26APR01

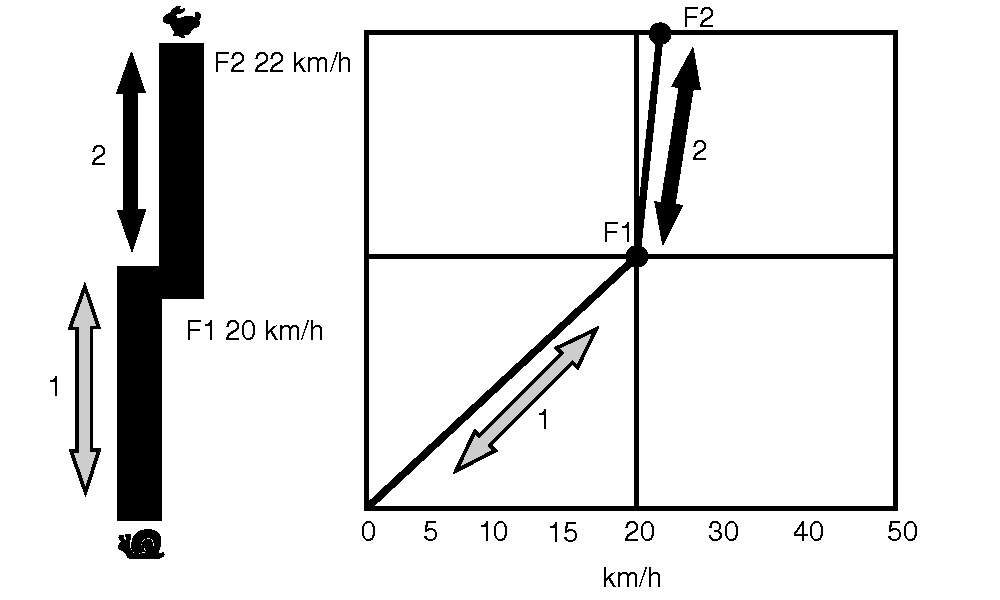

Ejemplo 4

El valor de velocidad fijada 1 siempre como mínimo un 10 % inferior al valor de velocidad fijada 2. Esto garantiza una transición suave entre las gamas de velocidades, tal y como se muestra en los siguientes ejemplos.

NOTA: F1 se refiere al modo de avance, velocidad fijada 1 en la banda 1 de velocidades. F2 hace referencia al modo de avance, a la velocidad fijada 2 en la gama de velocidades 2.

Ejemplo 1: Se seleccionan las velocidades fijadas máximas de avance en cada banda de velocidad.

Ejemplo 2: El valor de la velocidad fijada 1 se ha reducido a 10 km/h (6 mph). No se ha modificado el valor de velocidad fijada 2, pero el régimen mínimo de la gama de velocidades 2 ha disminuido automáticamente y coincide ahora con el régimen máximo de la gama 1.

NOTA: El aumento o disminución real de la velocidad fijada será por lo menos del 10% de la banda elegida, con una tolerancia de hasta 12,5%. En las ilustraciones de los ejemplos 3 y 4 se usa una variación de 10%, y puede haber una diferencia de hasta un 2,5% con respecto a las velocidades mostradas.

Ejemplo 3: El valor de la velocidad fijada 2 se ha reducido a 5 km/h (3 mph). La velocidad establecida 1 disminuye automáticamente a 4,5—4,3 km/h (2,8—2,7 mph), un 10 %—12,5 % inferior al nuevo valor de velocidad establecida 2.

Ejemplo 4: La velocidad fijada 1 se ha aumentado a 20 km/h (12.4 mph), que es un valor superior al de la velocidad fijada 2. La velocidad fijada 2 aumentará automáticamente a 22—22,5 km/h (13.7—14.0 mph), un 10—12,5 % más que el nuevo valor de velocidad fijada 1.
