Ajustes de rueda de ocho posiciones

ATENCIÓN: Evitar el riesgo de lesiones. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, se pueden producir daños en el equipo y sufrir lesiones. Los tornillos de rueda son muy importantes y es necesario apretarlos regularmente.

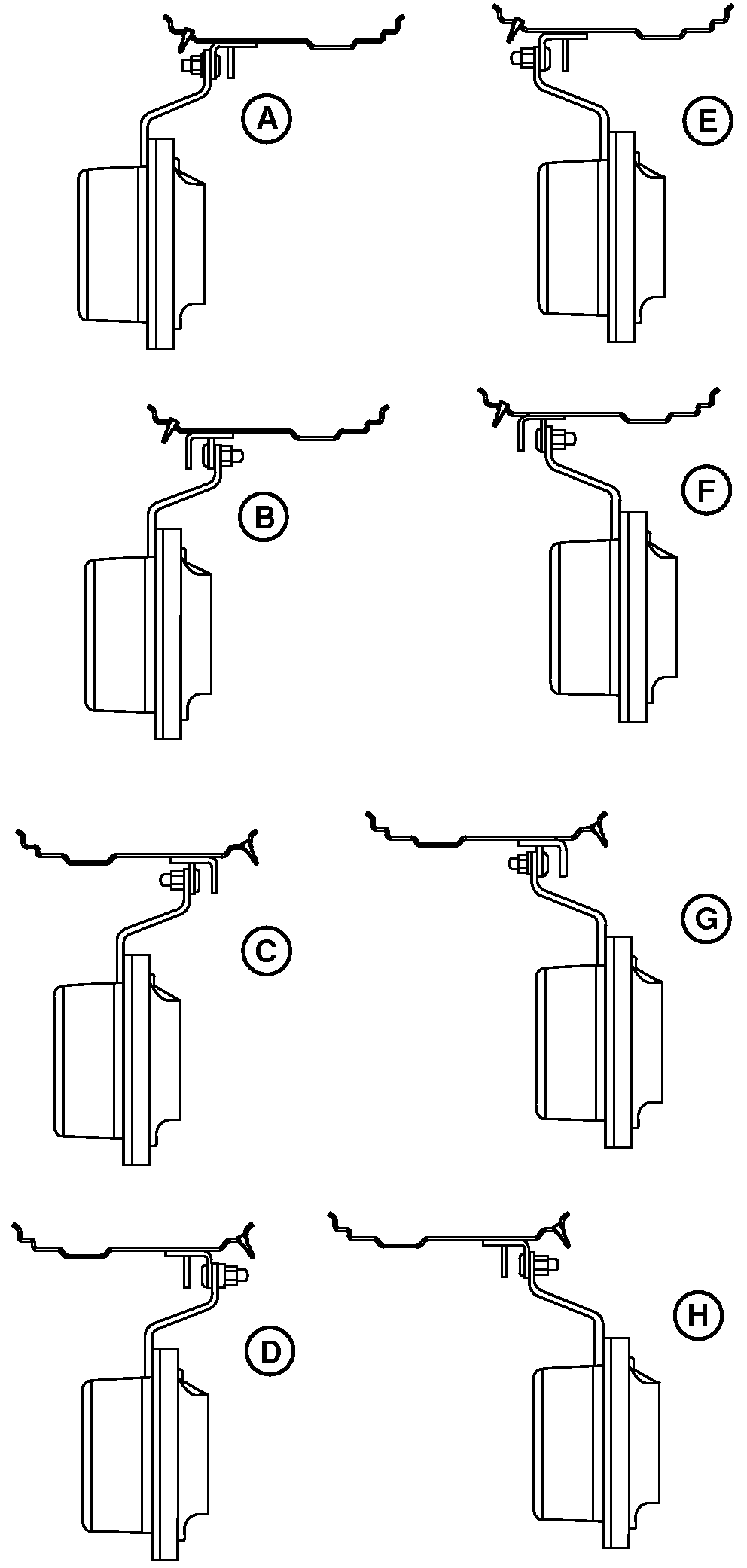

NOTA: Las posiciones A - H se usan para todos los neumáticos de 540 mm (20.8 in.) o menos.

RXA0062856-UN-01OCT02

Ajustes de llanta

NOTA: El ancho de vía se mide en la línea central inferior del neumático.

Use el diagrama de la derecha como referencia para ajustar la llanta y el disco hasta obtener el ancho de vía deseado.

Siguiendo un orden en cruz, apriete todos los tornillos entre disco y llanta de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Tornillos de disco a llanta	Par de apriete	310 Nm (230 lb-ft)

Siguiendo un orden en cruz, apriete las tuercas entre disco y cubo de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Tuercas entre disco y cubo	Par de apriete	600 Nm (450 lb-ft)

Vuelva a apretar los tornillos tras 3 horas y después tras 10 horas de trabajo.

Apriete los tornillos diariamente durante la primera semana de trabajo.

Ajuste los guardabarros y topes de la dirección según se requiera usando las tablas y diagramas que figuran en las páginas siguientes.

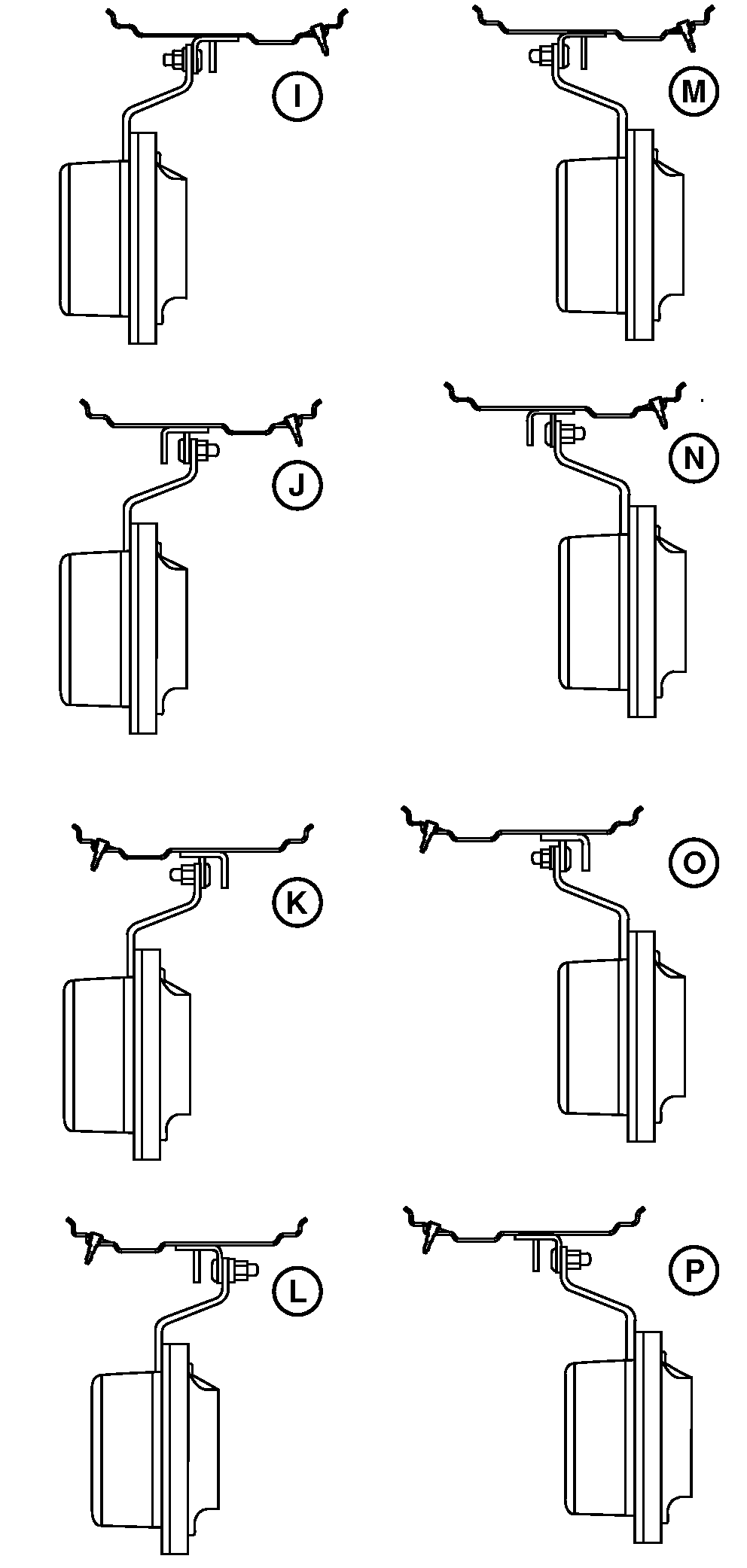

RXA0062368-UN-01OCT02

Ajustes de anchura de llantas

ATENCIÓN: Evitar el riesgo de lesiones. Si la secuencia de apriete y el procedimiento no se ejecutan en el orden correcto, se pueden producir daños en el equipo y sufrir lesiones. Los tornillos de rueda son muy importantes y es necesario apretarlos regularmente.

NOTA: Las posiciones de I a P se usan para neumáticos de 600 y 620 mm.

NOTA: El ancho de vía se mide en la línea central inferior del neumático.

Use el diagrama de la derecha como referencia para ajustar la llanta y el disco hasta obtener el ancho de vía deseado.

Siguiendo un orden en cruz, apriete todos los tornillos entre disco y llanta de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Tornillos de disco a llanta	Par de apriete	310 Nm (230 lb-ft)

Siguiendo un orden en cruz, apriete las tuercas entre disco y cubo de modo que mantengan el par de apriete.

Elemento	Medición	Especificación
Tuercas entre disco y cubo	Par de apriete	600 Nm (450 lb-ft)

Vuelva a apretar los tornillos tras 3 horas y después tras 10 horas de trabajo.

Apriete los tornillos diariamente durante la primera semana de trabajo.

Ajuste los guardabarros y topes de la dirección según se requiera usando las tablas y diagramas que figuran en las páginas siguientes.
