Remolcado del tractor

ATENCIÓN:

RW55349A
RW55349A-UN-22OCT99

RW55350A
RW55350A-UN-22OCT99

TDM estándar

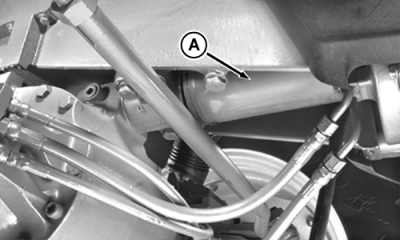

A - Escudo de eje de transmisión

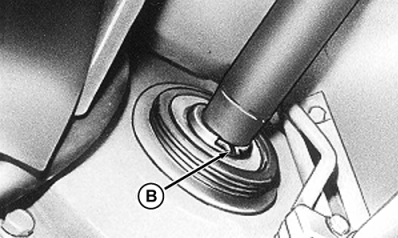

B - Anillo de retención

Evitar el riesgo de lesiones o accidentes que puedan provocar la muerte. Desconecte los ejes de transmisión de la TDM o la ILS™ (suspensión independiente) si se va a remolcar el tractor con las ruedas delanteras subidas a un remolque. La pérdida de potencia eléctrica o de presión en la transmisión/sistema hidráulico engranará la TDM y desacoplará al tractor del remolque, aun cuando el interruptor esté en la posición DESENGRANADA.

IMPORTANTE: Evitar dañar la transmisión y los componentes de la transmisión:

  • Nunca intente arrancar el tractor remolcándolo. El motor no arranca.
  • De ser posible, hacer funcionar el motor a 1250 r/min para proporcionar lubricación y para poder usar la servodirección y los servofrenos.
  • No remolque el tractor a más de 8 km/h (5 mph). No exceder de 3 km/h (2 mph) durante los primeros diez minutos a temperaturas bajo cero.
  • Revisar el nivel de aceite de la transmisión/sistema hidráulico. Agregar 4 l (1 gal) por cada 152 mm (6 in.) que las ruedas delanteras se levanten del suelo. No levantar las ruedas más de 305 mm (12 in.). Vaciar el exceso de aceite después del transporte.


Remolcado del tractor con las ruedas delanteras sobre un remolque

IMPORTANTE: Revisar el nivel de aceite de la transmisión/sistema hidráulico. Agregar 4 l (1 gal) por cada 152 mm (6 in.) que las ruedas delanteras se levanten del suelo. No levantar las ruedas más de 305 mm (12 in.). Vaciar el exceso de aceite después del transporte.

EJE DE TDM:

  • Retirar el escudo (A) del eje impulsor. Abrir el anillo de seguridad (B) y deslizar el eje hacia adelante para sacarlo del embrague.
  • Instalar un tapón en la caja del embrague para protegerlo contra el polvo.

SUSPENSIÓN INDEPENDIENTE MULTIPUNTO:

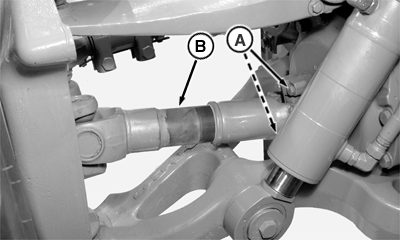

RXA0087519
RXA0087519-UN-10MAR06

A - Pernos

B - Árbol motor

  • Sacar los tornillos superiores e inferiores (A) de cada lado de la horquilla del eje de accionamiento.
  • Comprimir cada eje de accionamiento (B) a la longitud mínima.
  • Suspender cada eje de transmisión utilizando una eslinga.

Pisar brevemente los pedales de freno para asegurarse que el bloqueo del diferencial no esté aplicado.

La suspensión independiente ILS (Independent Link Suspension) es una marca registrada de Deere & Company.

OURX935,0000AD1-63-20090825
