Uso de frenos neumáticos del remolque (si se equipan)

ATENCIÓN:

RXA0097297-UN-19FEB08

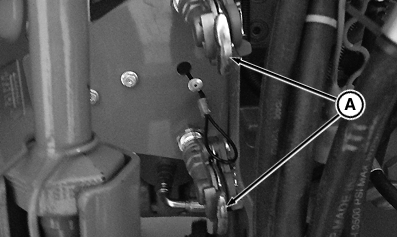

Enchufes acopladores del freno

A - Acopladores

IMPORTANTE: Los frenos neumáticos del remolque en tractores agrícolas están diseñados para ser usados únicamente con aperos y remolques agrícolas. Este sistema no es compatible con los sistemas de frenos neumáticos de remolque para vehículos de carretera y no cumple con las normas de los sistemas de frenos neumáticos y sistemas eléctricos para vehículos de carretera.

Los frenos neumáticos son un sistema de tubería doble.

Limpiar las conexiones antes de instalar las mangueras de aire. Levantar la tapa del enchufe del freno del remolque y conectar las mangueras del remolque. Conectar la manguera azul del remolque (manguera de mantenimiento) en el acoplador azul del tractor. Conectar la manguera roja del remolque (manguera de estacionamiento) en el acoplador rojo del tractor.

NOTA: Puede que sea necesario volver a instalar el enchufe para luces del remolque para poder usar el enchufe de 7 polos del tractor. Todas las luces de advertencia del remolque deben funcionar.

Conectar el enchufe de las luces del remolque al enchufe de 7 polos del tractor.

Arranque el motor y aguarde hasta que el aire del sistema alcance la presión de trabajo. A medida que se acumula presión, la luz testigo de advertencia se enciende y aparece en la pantalla del CommandCenter™. Cuando se alcance la presión de trabajo, la luz testigo y el mensaje de advertencia desaparecerán automáticamente.

IMPORTANTE: Si las tuberías del remolque están conectadas, no conduzca el tractor hasta haberse alcanzado la presión de trabajo y hasta que se haya apagado la luz de alerta y desaparecido el mensaje de advertencia.

Pise ambos pedales de freno para detener el tractor y el remolque mientras desembraga.

IMPORTANTE: Reducir el desgaste de los frenos:

• Asegúrese de que las mangueras de presión estén conectadas.
• Seleccionar la misma marcha para bajar una pendiente que para subirla.
• Revisar periódicamente el funcionamiento de los frenos neumáticos del remolque.

NOTA: No es necesario pisar el pedal del embrague para detener un tractor equipado con transmisión IVT. Véase “Parada y estacionamiento del tractor” en la sección Funcionamiento del tractor—Transmisión IVT.

Detener completamente el tractor y el remolque, cambiar la transmisión a posición de ESTACIONAMIENTO antes de desmontar el tractor o desconectar las tuberías de los acopladores. Cada vez que se desconecten mangueras, cerrar las conexiones con guardapolvos.
