Ajuste del nivel del apero

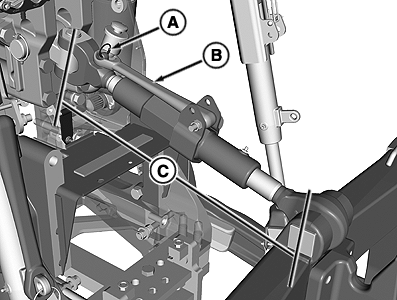

RXA0098642-UN-16JUL08

A - Anillo de seguridad

B - Manija

C - Longitud de ajuste del tensor central

1. Ajuste el brazo central para nivelar el implemento longitudinalmente.

   • Saque el anillo de bloqueo (A).
   • Levante la palanca (B).
   • Gire la parte central del tensor central a la posición deseada.



2. Sujete la palanca con el anillo de bloqueo.

3. Comprobar la distancia existente entre el centro de los pasadores, lo cual corresponde a la longitud de ajuste del tensor central (C).

   Elemento	Medición	Especificación
   Longitud de ajuste del tensor central
   Ajuste	Categoría 3, longitud con acoplador rápido	627—790 mm (24.7—31.1 in.)

4. Ajuste los brazos elevadores para nivelar el apero lateralmente. Deslice el collarín (A) hacia arriba. Gire la parte central (B) del tensor elevador a la posición deseada.

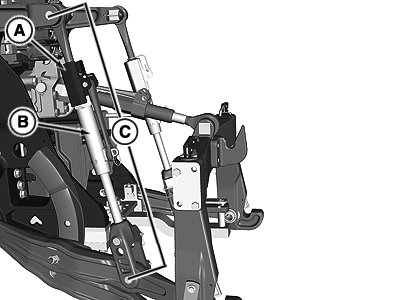

   RXA0098643-UN-16JUL08

   A - Collar

   B - Parte central

   C - Longitud de ajuste del tensor elevador

   Elemento	Medición	Especificación
   Longitud de ajuste del tensor elevador
   Ajuste	Categoría 3, longitud (con o sin acoplador rápido)	966—1135 mm (38—44.7 in.)

---




5. Comprobar la distancia existente entre el centro de los pasadores, lo cual corresponde a la longitud de ajuste del brazo elevador (C).

6. Bloquee la flotación lateral.

7. Fije el collarín en su lugar.
