Conversión del gancho superior del acoplador rápido convertible categoría 3/4

ATENCIÓN: Para convertir el acoplador sírvase de un dispositivo elevador adecuado. De no hacerlo, se corre el riesgo de sufrir lesiones.

NOTA: Es recomendable que un ayudante alinee los componentes durante la conversión.

Si desea usar los tractores 8320R y 8345R a plena potencia con aperos de labranza, le recomendamos que use un gancho superior de CAT 4, siempre que así lo permita el ajuste del apero. El gancho superior de CAT 3 podría sobrecargarse a altas cargas de tiro.

  1. Sostenga el bastidor del acoplador rápido (A).

    RXA0087383
    RXA0087383-UN-02MAR06

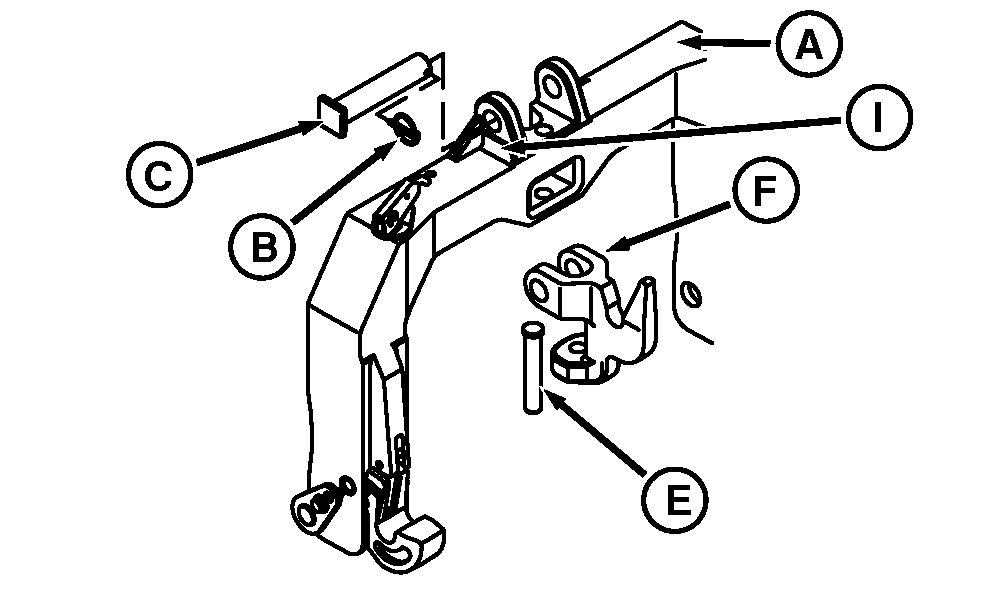

    Acoplador

    RXA0081100
    RXA0081100-UN-02JUN05

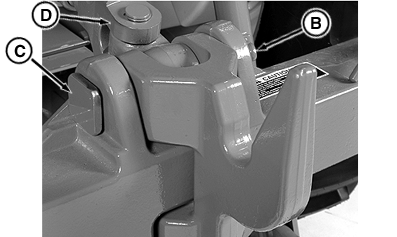

    Tensor central

    RXA0081101
    RXA0081101-UN-09AUG05

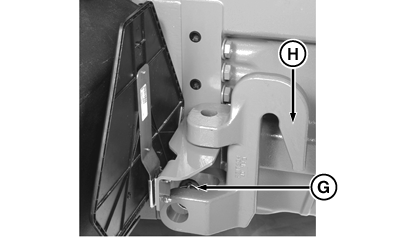

    Gancho superior guardado

    A - Bastidor del acoplador rápido

    B - Pasador de cierre rápido

    C - Polo

    D - Tensor central

    E - Polo

    F - Gancho superior

    G - Polo

    H - Gancho superior guardado

    I - Reborde


  2. Saque el pasador rápido (B) y el bulón (C) para soltar el tensor central (D).

  3. Retire el bulón (E) y el gancho superior (F).

  4. Retire el bulón (G) para sacar el gancho superior guardado (H) y sustitúyalo con el gancho superior previamente retirado del acoplador rápido.

    NOTA: El bulón (C) debe instalarse de izquierda a derecha. El reborde (I) evitará que el pasador (B) pueda instalarse en caso de que el bulón (C) no se haya instalado correctamente.

  5. Siga el orden inverso para sacar el gancho superior del acoplador rápido. Instale en el acoplador rápido el gancho superior previamente guardado.

    NOTA: Cuando hay aperos montados en el enchufe rápido en la posición de transporte elevada, el emblema de vehículo lento de la cabina no es visible desde atrás. Hay que montar un segundo emblema de vehículo lento en el soporte de montaje del acoplador rápido proporcionado y debe usarse cuando éste se encuentre en la posición elevada o tenga montados aperos.

    Cuando no lo esté usando, guarde el segundo emblema de vehículo lento en el lugar de almacenamiento dispuesto del lado derecho de la transmisión.

    RXA0081102
    RXA0081102-UN-09AUG05

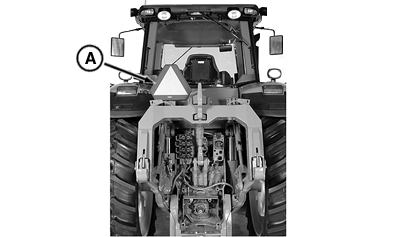

    Emblema de vehículo lento en el acoplador rápido

    RXA0083127
    RXA0083127-UN-09AUG05

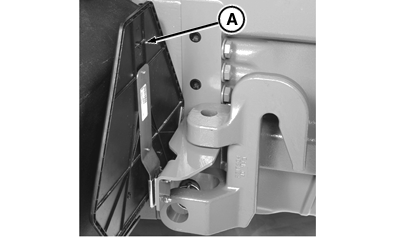

    Emblema de vehículo lento en su lugar de guardado
