Lubricación del eje de la TDM

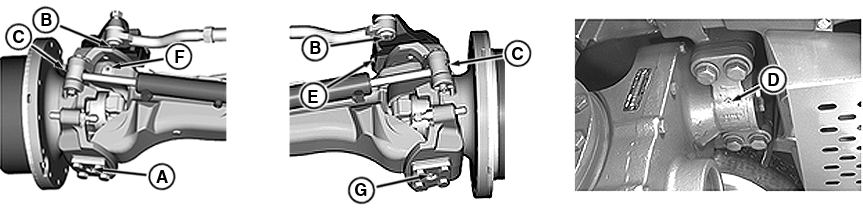

RXA0098557-UN-16JUN08
Bulones de pivote, barras de acoplamiento y cilindro de la dirección
A - Graseras de bulón de pivote, abajo
B - Graseras de barras de acoplamiento
C - Graseras del cilindro de la dirección
D - Graseras de pivotes de eje
E - Grasera de bulón de pivote, arriba, lado derecho
F - Graseras de bulón de pivote, arriba, lado izquierdo
Usar grasa SD Polyurea John Deere™ u otra según lo especificado en la sección Combustible, lubricantes y refrigerante. Mantenimiento diario o cada 10 horas si se trabaja en condiciones de humedad extrema o si se usa el sistema el ac.Pivotes de la dirección—Lubrique los racores engrasadores (A, E y F) hasta que la grasa salga por el orificio en el extremo inferior de cada apoyo de pivote.
Barras de acoplamiento—Aplique grasa a los racores engrasadores (B).
Cilindro de la dirección—Aplique grasa a los racores engrasadores (C).
Pivote del eje—Aplique grasa a los racores engrasadores delantero y trasero (D).
|
