Lubricación de juntas universales en la TDM

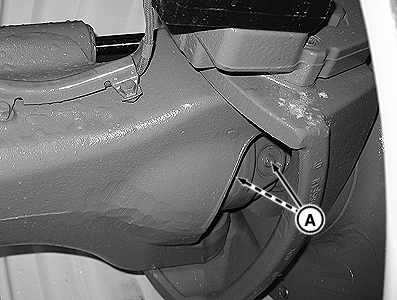

RXA0095783-UN-21AUG07
Eje de TDM 1300

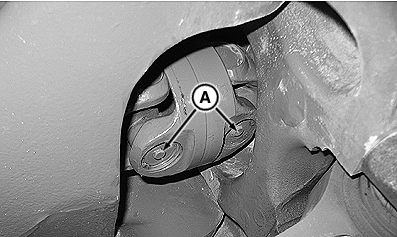

RXA0095780-UN-21AUG07
Eje de TDM 1500
A - Tapón
Usar grasa SD Polyurea John Deere™ u otra según lo especificado en la sección Combustible, lubricantes y refrigerante. Si se trabaja en condiciones de humedad extremas, se deben realizar los trabajos de mantenimiento a diario o cada 10 horas.Aplicar grasa a ambas juntas universales mediante el engrasador (A).
Los conductos perforados en la cruceta permiten que la grasa llegue a los cuatro cojinetes desde un mismo engrasador.
En condiciones normales de funcionamiento, las juntas universales exteriores están selladas y no están provistas de engrasadores. Para condiciones extremadamente húmedas:
- Sustituir los tapones (A) por engrasadores acodados y rosca M10, referencia 58M5580.
- Lubricar las juntas universales.
-
Sustituir el engrasador con el tapón y apretar con el
par especificado.
Elemento Medición Especificación Tapón Par de apriete 0,904 Nm (8 lb-in)
|
John Deere es una marca comercial de Deere & Company |
OURX935,0000B28-63-20090902 |
