Lubricación de puente con suspensión independiente ILS—Racores graseros externos

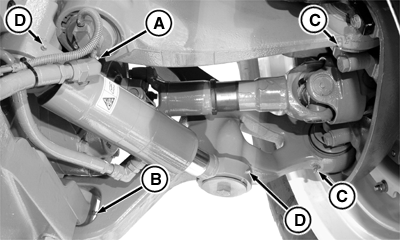

RXA0056573-UN-30AUG01

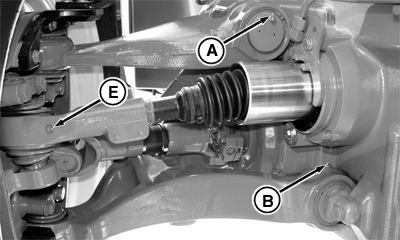

RXA0056575-UN-30AUG01

A - Graseras de brazo de control superior

B - Graseras de brazo de control inferior

C - Racores de pivotes de dirección

D - Graseras de cilindros de la suspensión

E - Graseras de barras de acoplamiento

Brazos de control superiores—Aplique grasa a los racores engrasadores (A) a cada lado de la suspensión.

Brazos de control inferiores—Aplique grasa a los racores engrasadores (B) a cada lado de la suspensión.

Pivotes de la dirección—Aplique grasa a los racores engrasadores* (C) en cada apoyo de pivote.

Cilindros de la suspensión—Aplique grasa a los racores engrasadores (D) a ambos lados de cada cilindro de suspensión.

Barras de acoplamiento—Aplique grasa a los racores engrasadores* (E) de cada barra de acoplamiento.

* Diariamente o cada 10 horas si se trabaja en condiciones sumamente húmedas o si se usa el AutoTrac™
