Cambio de aceite del cárter del diferencial de la tracción delantera

NOTA: El cárter del diferencial para el puente de TDM con suspensión delantera ILS está conectado al cárter de la transmisión y funciona con el mismo aceite. No existe un punto de llenado.

RXA0052919-UN-17APR01

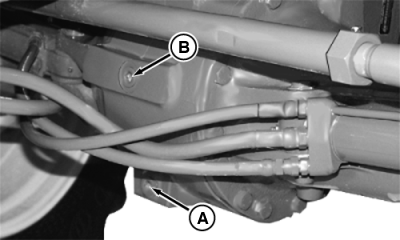

Tapón del cárter del diferencial y agujero de llenado (eje de 1300)

RXA0087868-UN-16MAR06

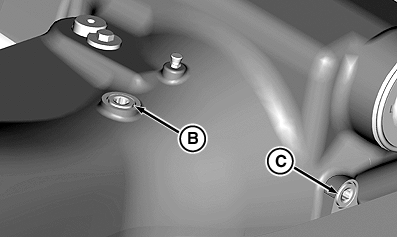

Tapón del cárter del diferencial y agujero de llenado (eje de 1500)

A - Tapón de vaciado

B - Orificio de llenado

C - Tapón de nivel

1. Estacionar el tractor en una superficie nivelada.

2. Saque el tapón de vaciado del cárter del diferencial (A). Vuelva a colocar el tapón después de haber vaciado el aceite.

3. Para el eje de 1300, añada aceite John Deere™ Hy-Gard™ a través del agujero de llenado (B) hasta que el aceite llegue justo debajo del agujero. Instale el tapón.

   Para el eje de 1500, retire el tapón de comprobación (C), añada John Deere HY-GARD a través del agujero de llenado (B) hasta que el aceite llegue justo debajo del agujero. Instale los tapones de llenado y comprobación.

   Cárter del diferencial
   Capacidad de aceite para el eje 1300 .............. de 13,6 l (14.2 qt)
   Capacidad de aceite para el eje de 1500 .............. 18,7 l (19.74 qt)

4. Compruebe el nivel de aceite después de hacer funcionar la máquina unos cuantos minutos. Agregue aceite según se requiera.

5. Apriete los tapones.

   Elemento	Medición	Especificación
   Tapones de vaciado de TDM
   Tapón de vaciado	Par de apriete	70 Nm (52 lb-ft)
