Lubricación del eje con suspensión independiente ILS—Rótulas internas de barra de acoplamiento

NOTA: Consulte a su concesionario John Deere™ si necesita asistencia o tiene dudas acerca de la lubricación de las rótulas de las barras de acoplamiento interiores.

RXA0085956-UN-18JAN06

RXA0085957-UN-18JAN06

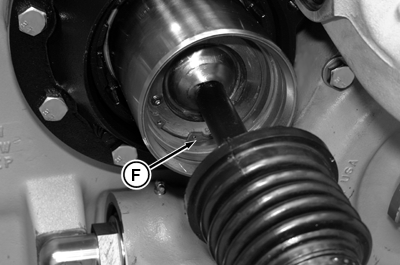

RXA0085958-UN-18JAN06

A - Anillo elástico de retención del guardapolvos

B - Banda de amarre

C - Guardapolvos

D - Columna de dirección

E - Anillo de retención exterior

F - Retenedor del anillo elástico de retención

1. Saque el anillo elástico de retención (A) del guardapolvos.
2. Quite la cinta de amarre (B).
3. Deslice el guardapolvos (C) de la barra de acoplamiento interior (D) para descubrir la rótula.
4. Saque el anillo de retención exterior (E) de la barra de acoplamiento de la dirección.

5. IMPORTANTE: Elimine todas las rebabas que haya en las ranuras de los anillos de retención usando papel de lija fina o tela de esmeril. Si no se eliminan, se dañarán los componentes. Limpie a fondo la zona de la barra de acoplamiento de la dirección interior para quitar toda la suciedad y las partículas metálicas. De lo contrario, se dañarán los componentes.

   Extraiga el retenedor del anillo elástico de retención (F).
6. NOTA: No saque el anillo de retención interior. La grasa puede desplazar la rótula de su guía, haciendo necesario desarmar y rearmar los componentes.

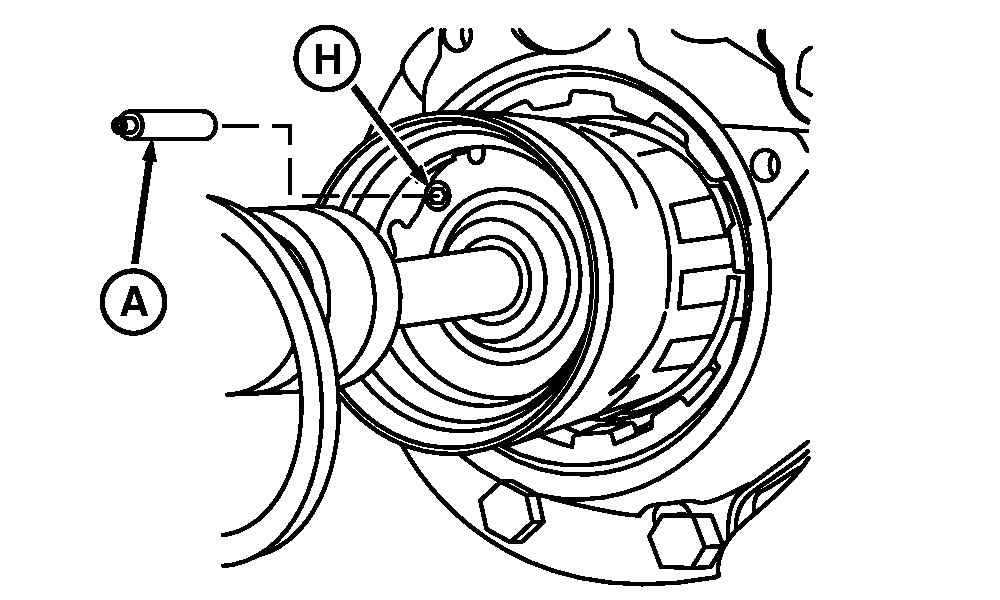

   RXA0093500-UN-23APR07

   Adaptador de lubricante

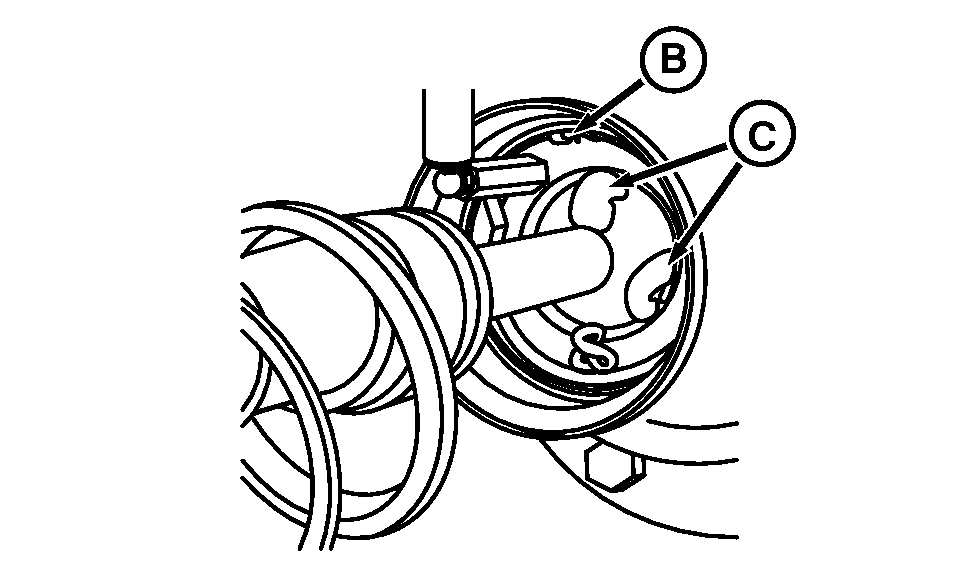

   RXA0085959-UN-18JAN06

   Instalación del racor de engrase

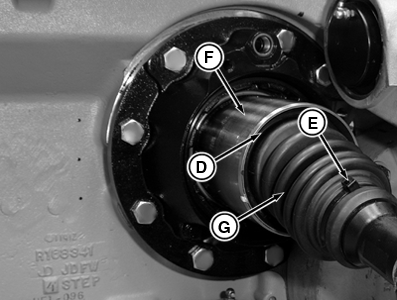

   RXA0085960-UN-18JAN06

   Sustituya el guardapolvos

   A - Engrasador

   B - Anillo tórico

   C - Grasa

   D - Anillo elástico de retención del guardapolvos

   E - Banda de amarre

   F - Columna de dirección

   G - Guardapolvos

   H - Agujero

   Comprima el anillo de retención lo suficiente para poder girarlo en la ranura hasta alinearlo con el agujero del racor grasero.
7. Quite el tapón del agujero (H) e instale el racor de engrase (A).

8. IMPORTANTE: El exceso de grasa puede dañar la junta tórica (B).

   NOTA: Usar grasa SD Polyurea John Deere u otra según lo especificado en la sección Combustible, lubricantes y refrigerante.
   Engrase la rótula interior hasta que se observe grasa (C) alrededor de la rótula.
9. Quite la grasera, instale el tapón original con cabeza Allen y apriete al valor especificado.

   Elemento	Medición	Especificación
   Tapón Allen	Par de apriete	0,904 Nm (8 lb-in)

10. Instale el retenedor del anillo elástico de retención.
11. Instale el anillo de retención exterior.
12. Deslice el guardapolvos (G) nuevamente dentro de la barra de acoplamiento de la dirección (F).
13. Sustituya el anillo elástico de retención del guardapolvos (D).

    IMPORTANTE: Si olvida apretar la cinta de amarre, los componentes sufrirán daños por la tierra y otras materias extrañas.

14. Fije la cinta de amarre (E) al guardapolvos, después tire firmemente.
