Comprobación del sistema de aire acondicionado

X9811-UN-23AUG88

Atención a las fugas de fluidos

RXA0099460-UN-16OCT08

Controles CommandARM™ (ClimaTrak™)

RXA0099461-UN-16OCT08

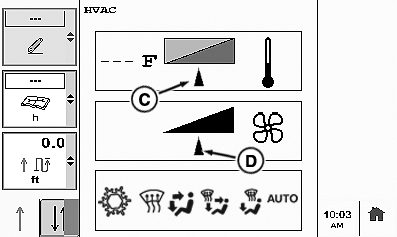

Página HVAC

RXA0099873-UN-29JAN09

A - Mando de control del ventilador (CLIMATRAK)

B - Mando de control de temperatura (CLIMATRAK)

C - Flecha indicadora de temperatura

D - Flecha indicadora del ventilador

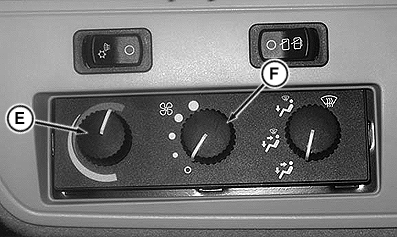

E - Mando de control de temperatura (Estándar)

F - Mando de control del ventilador (Estándar)

ATENCIÓN: Evitar la posibilidad de lesiones. El mantenimiento inadecuado podría causar que el refrigerante penetre los ojos y la piel o que cause quemaduras.

IMPORTANTE: Debe usarse el refrigerante R134a. Esto requiere un equipo y procedimientos especiales. Consulte a su concesionario John Deere™.

NOTA: Es normal que haya fugas pequeñas de aceite por el retén del eje del compresor.

Si el aire acondicionado no enfría el aire, o si el enfriamiento es intermitente, compruebe lo siguiente:

• Limpiar la rejilla y el radiador y consultar Limpieza del radiador, enfriadores y condensador del aire acondicionado en esta misma sección.
• Revisar y limpiar los filtros de aire de la cabina. Sustituir los filtros de ser necesario. Consultar Limpieza o sustitución de filtros de aire de la cabina en esta misma sección.
• Para conectar el sistema de aire acondicionado ClimaTrak™ gire el mando de control de temperatura (A), haga funcionar el motor a 2000 r/min (A) y gire el mando de control del ventilador (B) hacia la derecha a la temperatura máxima HIGH.
• Para conectar el módulo HVAC (calefacción, ventilador y aire acondicionado), girar el mando de control de temperatura (E), hacer funcionar el motor a 2000 r/min y girar el mando de control del ventilador (F) hacia la derecha a la temperatura máxima HIGH.
• Para CLIMATRAK, la flecha indicadora de temperatura (C) debe estar hacia la izquierda.
• Para CLIMATRAK, la flecha indicadora del ventilador (D) debe estar hacia la derecha.

Si los problemas persisten, acuda a su concesionario John Deere™.
