Limpieza del filtro separador de agua y combustible opcional—Si se equipa

NOTA: Para reemplazar el cartucho del filtro y la junta de la caja del filtro, consulte a su concesionario John Deere™.

1. Apagar el motor.

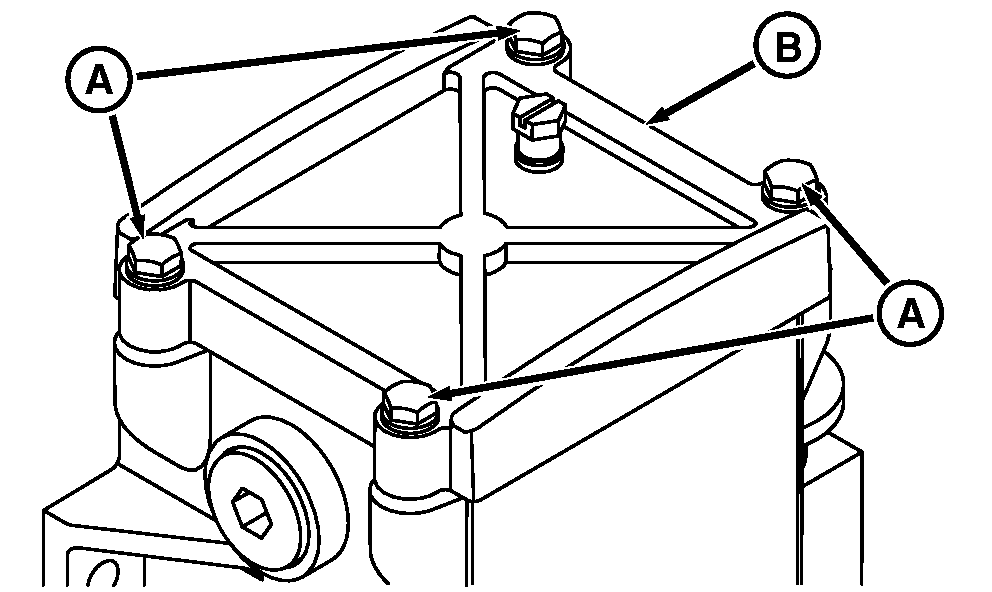

   RXA0089770-UN-14JUL06

   Extracción de los tornillos

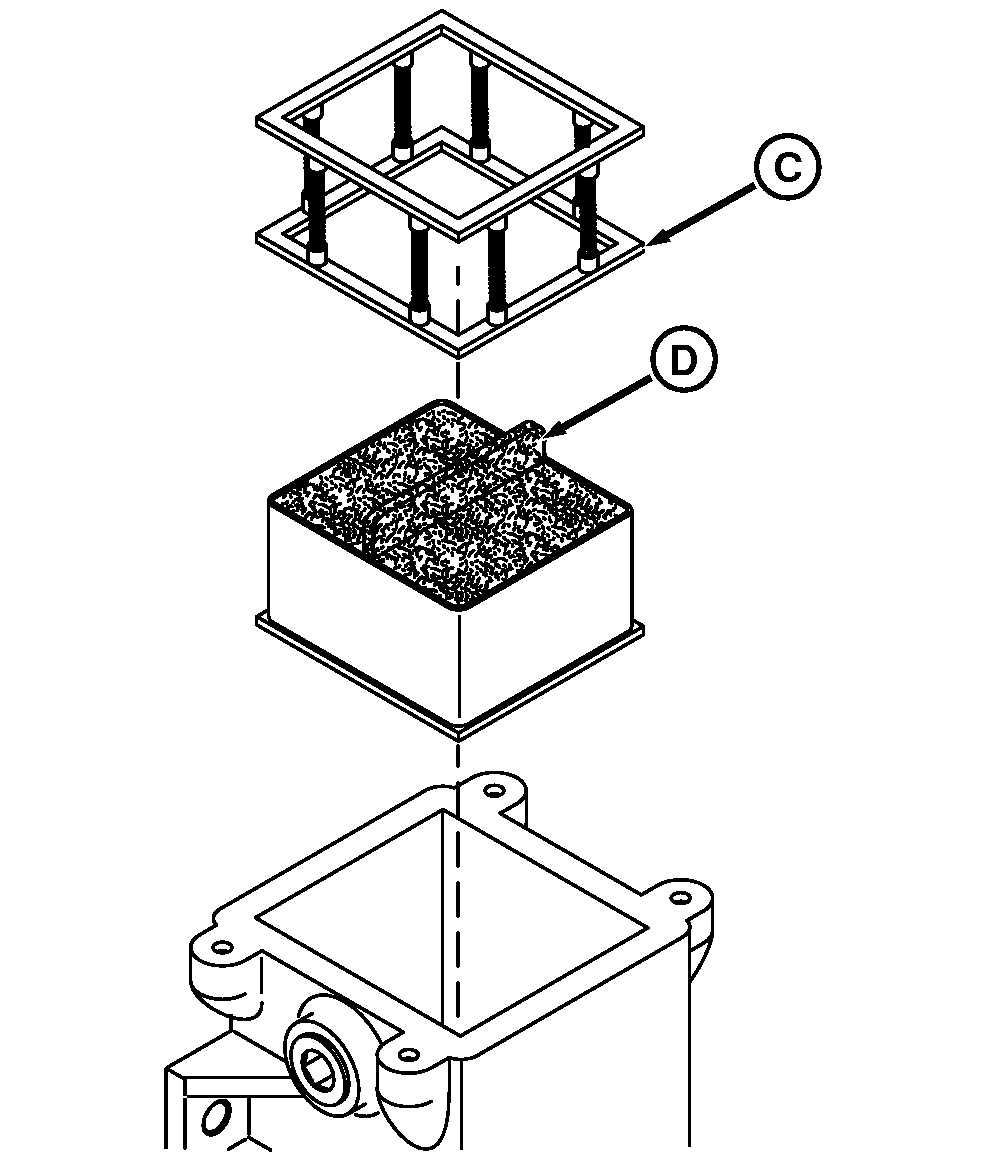

   RXA0089818-UN-14JUL06

   Extracción de la caja con resorte y el cartucho del filtro

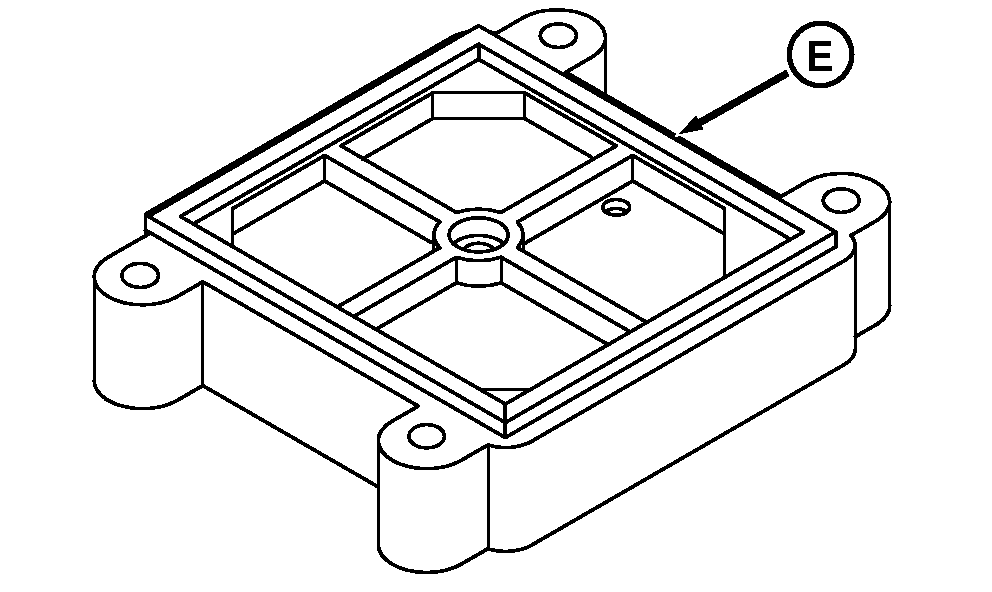

   RXA0089773-UN-14JUL06

   Empaquetadura

   A - Pernos

   B - Tapa

   C - Cartucho con resortes

   D - Manija

   E - Empaquetadura

   NOTA: Purgue el combustible en un recipiente adecuado y deséchelo apropiadamente.

---




2. Abra la válvula de vaciado y vacíe el combustible del recipiente.

3. Retire los tornillos (A) y la tapa (B).

4. Retire la caja con resorte (C).

5. Levante el cartucho del filtro por la manija (D).

6. Lave el filtro en combustible diésel limpio o con alcohol mineral.

7. Vea si hay daños en el filtro. Si encuentra algún daño, sustituya el filtro por uno nuevo.

8. Instale el cartucho del filtro.

9. Instale el casete con resorte.

10. Revise la junta de la tapa (E) y sustitúyala de ser necesario.

11. Instale el nuevo filtro, el casete con resorte, la tapa y los tornillos. Apriete los tornillos con la mano.

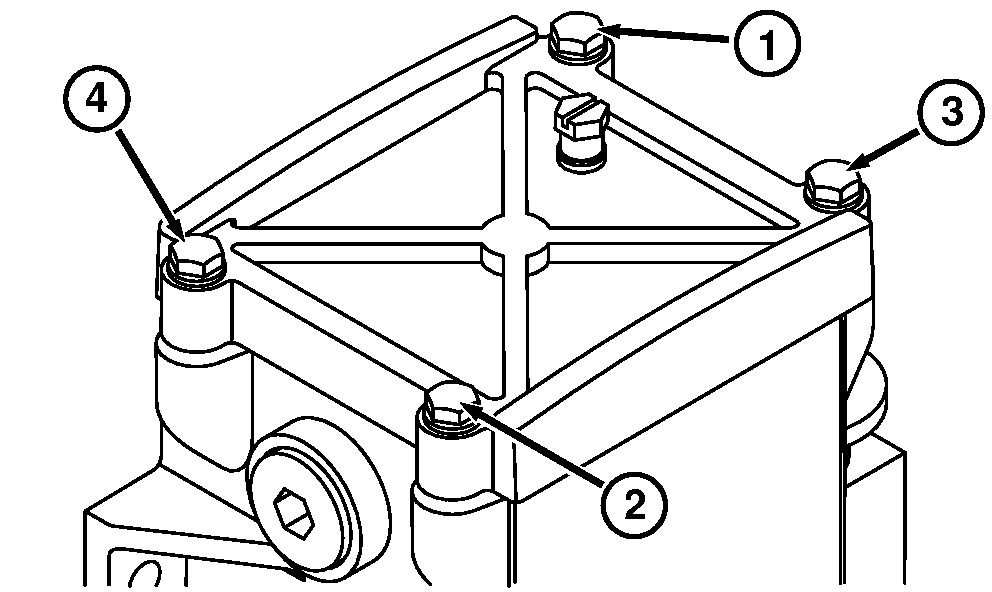

    RXA0089820-UN-14JUL06

    Instalar los pernos

---




12. Apriete los tornillos en la secuencia que se muestra en la figura.

13. Cebe el sistema de combustible y revise que no haya fugas.
