Uso de regleta de alimentación auxiliar y tomas eléctricas (si las tiene)

RXA0099078-UN-25FEB09

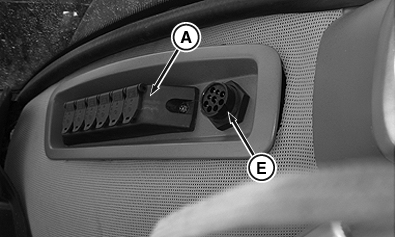

Regleta de conexiones múltiples auxiliar

RXA0085747-UN-26JAN06

Toma auxiliar de la regleta de conexiones múltiples auxiliar

RXA0104662-UN-10SEP09

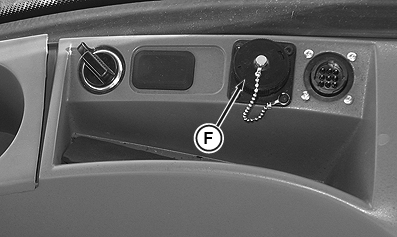

Toma para accesorios eléctricos en la consola derecha

RXA0104661-UN-10SEP09

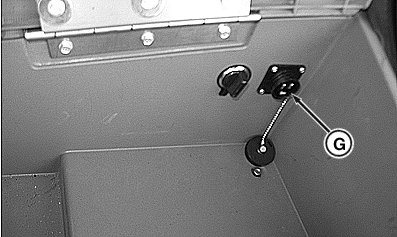

Tomacorriente para accesorios en la caja de almacenamiento

RXA0104664-UN-10SEP09

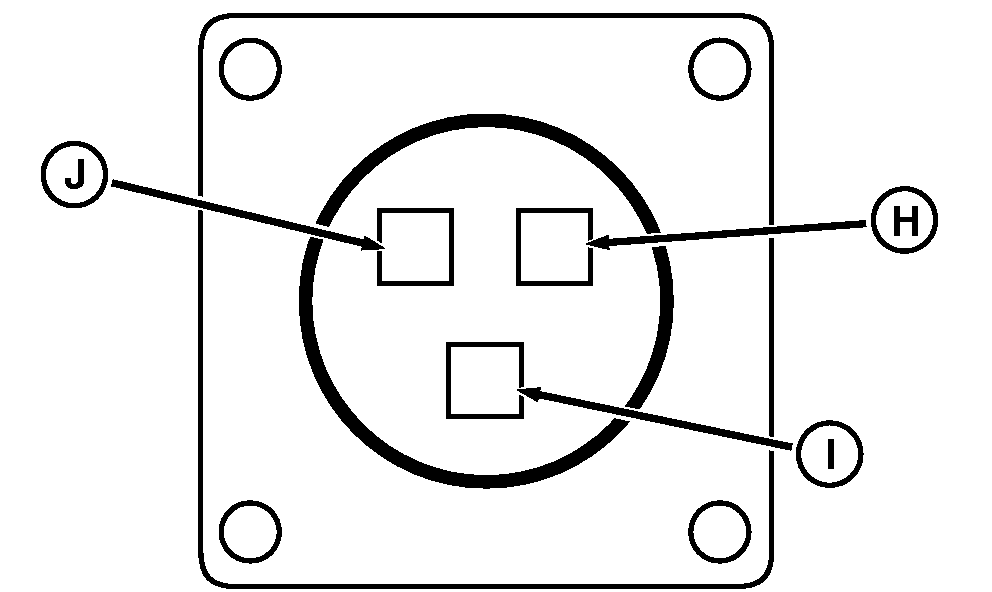

Polos de la toma eléctrica para accesorios

A - Regleta de conexiones múltiples auxiliar

B - Batería (sin pasar por interruptor/llave)

C - Conexión a masa

D - Pasando por interruptor

E - Enchufe de diagnóstico (SÓLO PARA USO DEL CONCESIONARIO)

F - Toma para accesorios eléctricos (consola derecha)

G - Toma para accesorios (caja de almacenamiento)

H - Batería (sin pasar por interruptor/llave)

I - Conexión a masa

J - Circuito pasando por interruptor

IMPORTANTE: La regleta de conexiones múltiples no suprime los picos transitorios. El equipamiento eléctrico con memoria de programa requiere protección frente a daños por picos transitorios.

La regleta de conexiones múltiples (A) tiene seis tomas de 12 V con conexión a masa para su uso conectando un equipo auxiliar. Las tomacorrientes suministran 30 amperios con tensión y 30 amperios sin tensión.

Los adaptadores se enchufan directamente en la regleta de conexiones múltiples. Para cambiar a alimentación a través de la llave de contacto, retirar la lengüeta pequeña en el extremo de la ranura del enchufe y gire el enchufe 180°.

Los siguientes adaptadores pueden obtenerse del concesionario John Deere™: encendedores de cigarrillos, conectores de tres bornes y conectores normales.

NOTA: Los tomacorrientes se protegen con un fusible de 30 A.

Las tomas para accesorios de 12 voltios (F) están situadas en la consola derecha o la toma (G) de la caja de almacenamiento y se utilizan al conectar equipos auxiliares.

La clavija (H) suministra alimentación de la batería, la clavija (I) es la conexión a tierra y la clavija (J) suministra alimentación interrumpida por la llave de contacto. Para obtener más información sobre las conexiones, consulte las instrucciones de instalación de cada equipo auxiliar o su concesionario John Deere.
