Observación de las limitaciones de carga de la barra de tiro

IMPORTANTE:

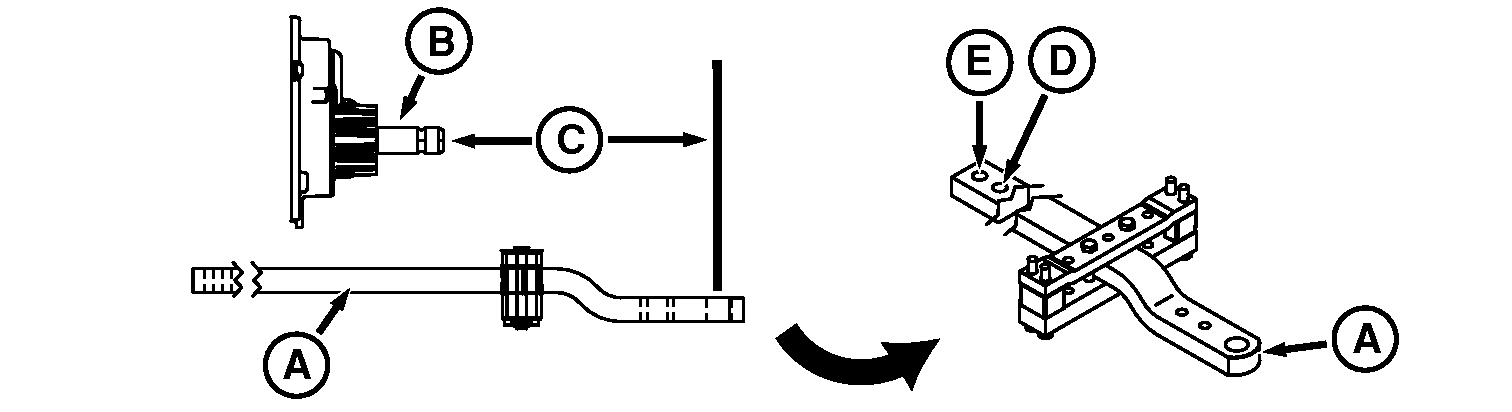

RXA0090815-UN-14SEP06

Barra de tiro

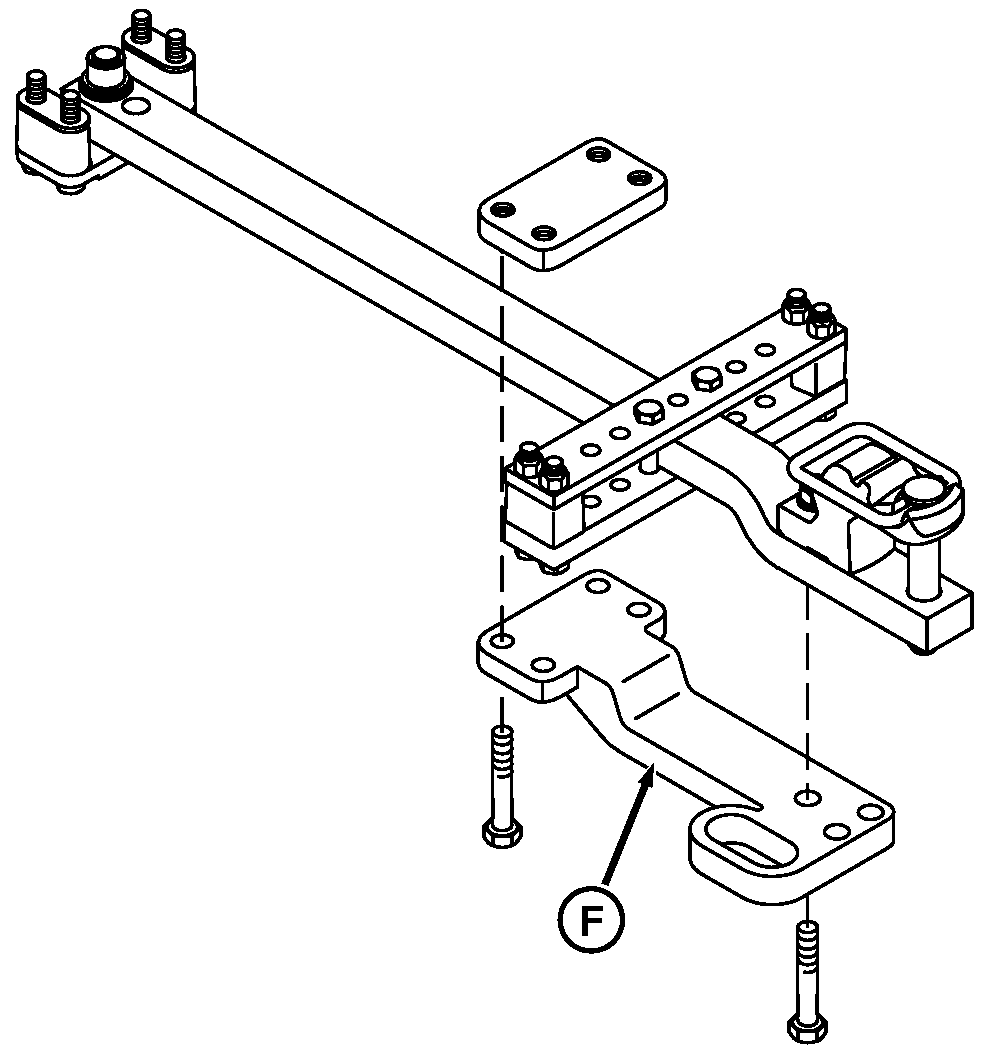

RXA0090722-UN-14SEP06

Barra de tiro de servicio intensivo con soporte

A - Barra de tiro

B - Eje de la TDF

C - Dimensión

D - Posición corta

E - Posición larga

F - Soporte de servicio intensivo

IMPORTANTE: Se debe utilizar un soporte de barra de tiro para servicio severo cuando la carga vertical estática máxima sobrepasa de 2245 kg (4950 lb).

NOTA: En las barras de tiro se usan tornillos especiales. Acudir al concesionario John Deere cuando sea necesario sustituir los tornillos.

Si la carga vertical sobrepasa los 2245 kg (4950 lb), acoplar el soporte reforzado de servicio intensivo (F) a la barra de tiro de categoría 4 y apretar los tornillos especiales según el valor especificado.

Elemento	Medición	Especificación
Soporte de barra de tiro reforzado
Tornillos del apoyo	Par de apriete	430 Nm (318 lb-ft)

Limites de carga de la barra de tiro según posición, longitud y tipo de TDF
Modelo de tractor y clase de barra de tiro	Eje de la TDF (B)	Distancia (C) desde la extremidad del eje de la TDF hasta el taladro del pasador de arrastre	Posición de la barra de tiro			Carga vertical máxima de la barra de tiro
8225, 8245, 8270, y 8295 con barra de tiro de categoría 3	Eje estándar de 1000 r/min con 20 estrías, 45 mm (1-3/4 in.) de diámetro	500 mm (20 in.)	Posición larga, agujero delantero (E)			1837 kg (4050 lb)
8225, 8245, 8270, y 8295 con barra de tiro de categoría 3	Eje opcional de 540 r/min con 6 estrías, 35 mm (1-3/8 in.) de diámetro	350 mm (14 in.)	Posición corta, agujero trasero (D)			2700 kg (6000 lb)
8225, 8245, 8270, y 8295 con barra de tiro de categoría 3	Eje opcional de 1000 r/min con 21 estrías, 35 mm (1-3/8 in.) de diámetro	400 mm (16 in.)	Posición larga, agujero delantero (E)			1837 kg (4050 lb)
8320 y 8345 con barra de tiro de categoría 4	Eje estándar de 1000 r/min con 20 estrías, 45 mm (1-3/4 in.) de diámetro	500 mm (20 in.)	Barra de tiro con un solo agujero			2245 kg (4950 lb)
8320 y 8345 con barra de tiro de categoría 4	Eje opcional de 540 r/min con 6 estrías, 35 mm (1-3/8 in.) de diámetro	N/C	N/C			N/C
8320 y 8345 con barra de tiro de categoría 4	Eje opcional de 1000 r/min con 21 estrías, 35 mm (1-3/8 in.) de diámetro	400 mm (16 in.)	Barra de tiro con un solo agujero			2245 kg (4950 lb)
8225, 8245, 8270, 8295, 8320 y 8345 con barra de tiro de categoría 4 y soporte de barra de tiro para servicio intensivo	Eje estándar de 1000 r/min con 20 estrías, 45 mm (1-3/4 in.) de diámetro	500 mm (20 in.)	Barra de tiro con un solo agujero			4990 kg (11000 lb)
8225, 8245, 8270, 8295, 8320 y 8345 con barra de tiro de categoría 4 y soporte de barra de tiro para servicio intensivo	Eje opcional de 540 r/min con 6 estrías, 35 mm (1-3/8 in.) de diámetro	No recomendado
8225, 8245, 8270, 8295, 8320 y 8345 con barra de tiro de categoría 4 y soporte de barra de tiro para servicio intensivo	Eje opcional de 1000 r/min con 21 estrías, 35 mm (1-3/8 in.) de diámetro	400 mm (16 in.)	Barra de tiro con un solo agujero			4990 kg (11000 lb)
La barra de tiro categoría 3 utiliza un bulón de 38 mm (1.5 in.). La barra de categoría 4 utiliza un bulón de tiro de 51 mm (2.0 in.).
