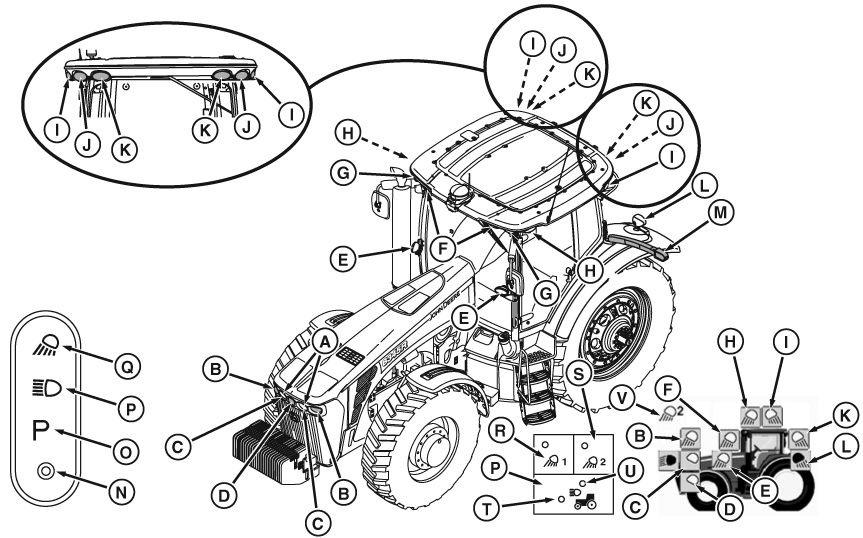

Identificación de faros de carretera y de trabajo e indicadores del CommandCenter™

RXA0099321-UN-20MAR09

A - Faros delanteros

B - Exterior delantera

C - Foco central delantero opcional

D - Indicador de posición de faros de trabajo

E - Faros centrales

F - Proyector interior delantero opcional del techo

G - Techo exterior delantero (luz testigo ámbar)

H - Proyector lateral delantero del techo

I - Proyector lateral trasero del techo

J - Techo exterior trasero (luz testigo ámbar)

K - Parte interior trasera del techo

L - Focos de guardabarros traseros

M - Luces de gálibo para transporte

N - Posición de luces APAGADAS

O - Posición de luces de posición

P - Faros de carretera (Volante y controles CommandARM)

Q - Luces de campo

R - Faros de trabajo 1 (controles CommandARM)

S - Faros de trabajo 2 (controles CommandARM)

T - Indicador de luz del capó (controles CommandARM)

U - Indicador de luz de la pala cargadora (controles CommandARM)

V - Indicador de posición de luces de campo

ATENCIÓN: Evitar posibles lesiones por colisión accidental con otro vehículo. Obedecer las reglas de tránsito al conducir el tractor en una carretera. Ponga los faros en luz corta para cruzarse con otros vehículos. No usar los faros de trabajo, ya que podría deslumbrar o confundir a otros conductores.

El interruptor de luces estándar tiene cuatro posiciones (N—Q) y funciona independientemente de la posición de la llave de contacto.

0 Pos. de apagado (OFF) (N):

Apagar todas las luces.

NOTA: En “Programación de faros de trabajo” se explica cómo se configuran las luces. La pantalla de equipo de luces programable se encuentra en la esquina inferior derecha de la figura anterior. Las luces programables son A, B, C, D, E, F, H, I, K y L.

Posición de luces de estacionamiento (O:

Conecta las luces de posición.

Posición de carretera (P):

Se seleccionan girando el botón de la parte superior derecha de la columna de dirección y su estado se puede observar en la parte inferior derecha de los controles CommandARM™.

Enciende las luces cortas/largas (A), las luces traseras rojas, los intermitentes de avería delanteros (G) y traseros (J) del techo y las luces de gálibo para transporte (M).

Si el tractor tiene faros para pala cargadora, pulse el botón (P) de posición de luces de carretera en los controles CommandARM para alternar entre el indicador de luces del capó (T) y el indicador de luces de la pala cargadora (U). Si el tractor no tiene faros de cargadora, sólo se encenderá el indicador de luces (T) cuando se enciendan las luces del capó.

Posición de campo (Q):

Se seleccionan girando la ruedecilla de la parte superior derecha de la columna del volante y su estado se puede observar en la parte inferior derecha de los controles CommandARM.

Enciende las luces de cristales difusores transparentes (B, C, E, F, H, I, K y L) programadas para la posición de trabajo 1 (R) o la posición de trabajo 2 (S).

Las luces indicadoras de los controles CommandARM (T o U) sólo señalarán el estado de las luces del capó o de las luces de la pala cargadora, si están presentes.

Protección automática de batería

Evita que la batería se descargue si los faros principales o de trabajo se dejan encendidos por descuido una vez detenido el motor. El sistema eléctrico responderá de la siguiente manera:

• Después de 30 minutos, las luces se vuelven a encender y apagar 5 veces
• A la 5ª vez, las luces volverán a encenderse y permanecerán encendidas durante 60 segundos
• Después de 60 segundos, las luces se apagan para evitar que la batería se descargue por completo
