Instalación del transmisor receptor y antena

RXA0099991-UN-12DEC08

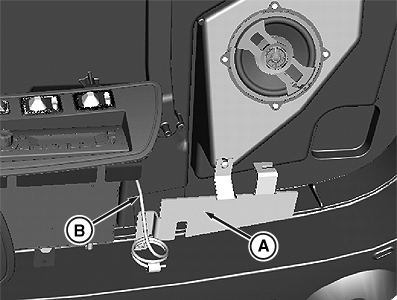

Ilustración del soporte para la radio de banda comercial con cable de antena—. Se ha quitado el revestimiento para mostrar la ubicación.

A - Soporte

B - Cable coaxial de antena

ATENCIÓN: Bajo ninguna circunstancia se debe instalar la antena de la radio de banda comercial en la parte trasera de la cabina ni su cable de antena cerca de grupos de cables de unidades de control del sistema eléctrico o de mandos del operador. El no observar estas precauciones puede dejar expuesto al operador a niveles de energía a frecuencias de radio que exceden los niveles recomendados por el Instituto de Normalización de los EE.UU. (ANSI) y/o puede que los sistemas con controles electrónicos no funcionen satisfactoriamente.

ATENCIÓN: Evitar la posibilidad de lesiones personales. Desconecte el cable a masa de la batería antes de hacer reparaciones en el sistema eléctrico.

NOTA: Solamente los tractores preparados de fábrica para la instalación de una radio de banda comercial y su cableado tienen la placa de montaje y el cable de la antena incorporados debajo del revestimiento. Consultar con su concesionario John Deere™ para obtener instrucciones de montaje para la radio y antena de banda comercial.
