Operating Rotary Beacon Light-If Equipped

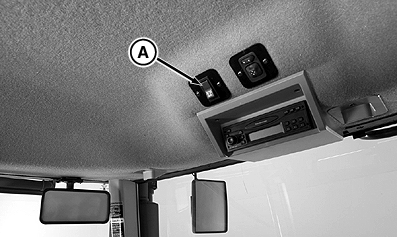

Push switch (A) to activate the rotary beacon light assembly (B).

The switch indicator light appears when beacon light is on.

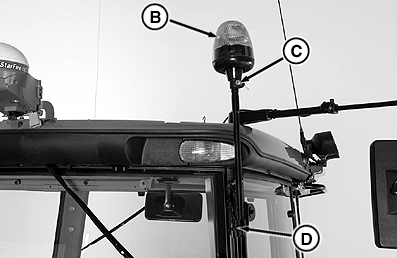

When beacon light is not used:

  • Loosen nut (C) and remove light assembly (B)
  • Install rubber protective cap on connector
  • Loosen bracket nut (D), invert beacon support, and tighten nut


A -Beacon Light Switch
B-Light Assembly
C-Nut
D-Bracket Nut

RXA0082912
RXA0082899

RW29387,000022E -19-18MAY07-1/1
