Selecting Drawbar Position

IMPORTANT: Drawbar must be positioned, as instructed in Attaching PTO Driven Implement in this section, for PTO-driven implement.

Drawbar (A) length can be extended:

1. Loosen drawbar locking bolts.

2. Remove front drawbar pin (B).

3. Slide drawbar to desired position.

4. Install front drawbar pin.

5. Tighten drawbar locking bolts.

Drawbar Locking Bolts - Specification

Bolt -Torque 435 N·m (322 lb-ft)

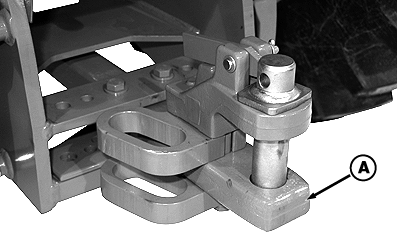

A-Drawbar

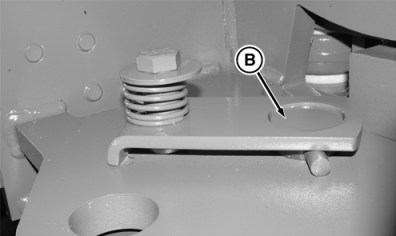

B-Drawbar Pin

RXA0090657
RXA0051685

RW29387,000029D -19-08SEP08-1/1
