Lubricating Telescoping Drive Shaft

SERVICE INTERVAL - 250 HOURS



Lubricate telescoping transmission to gudgeon drive shaft (A).

Lubricate telescoping transmission to front axle drive shaft (B).


A-Drive Shaft (9230, 9330 and 9430 Only)
B-Transmission to Front Axle Drive Shaft

RXA0086693

Transmission to Gudgeon Drive Shaft (9230, 9330 and 9430 Only)

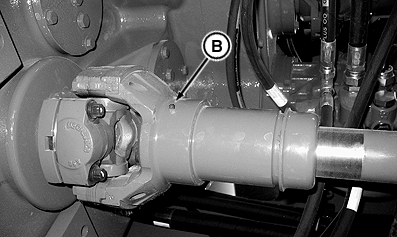

RXA0096652

Transmission to Front Axle Drive Shaft

RW29387,0000395 -19-30MAY08-1/1
