Selecting Standard Drawbar Position-If Equipped

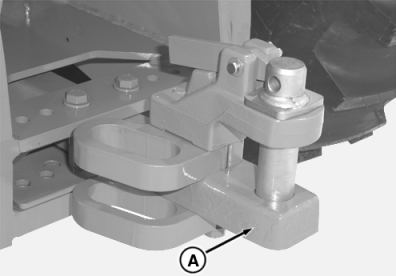

Drawbar (A) length can be extended:

1. Loosen drawbar locking bolts.

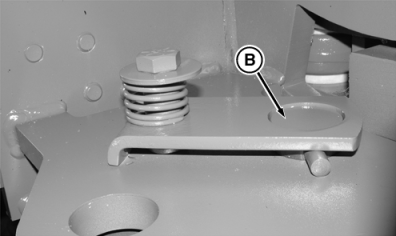

2. Remove front drawbar pin (B).

3. Slide drawbar to desired position.

4. Install front drawbar pin.

5. Tighten drawbar locking bolts.

Drawbar Locking Bolts - Specification

Bolt -Torque 435 N·m (322 lb-ft)


A-Drawbar
B-Drawbar Pin

RXA0051681
RXA0051685

OU1092A,00001C8 -19-06NOV06-1/1
