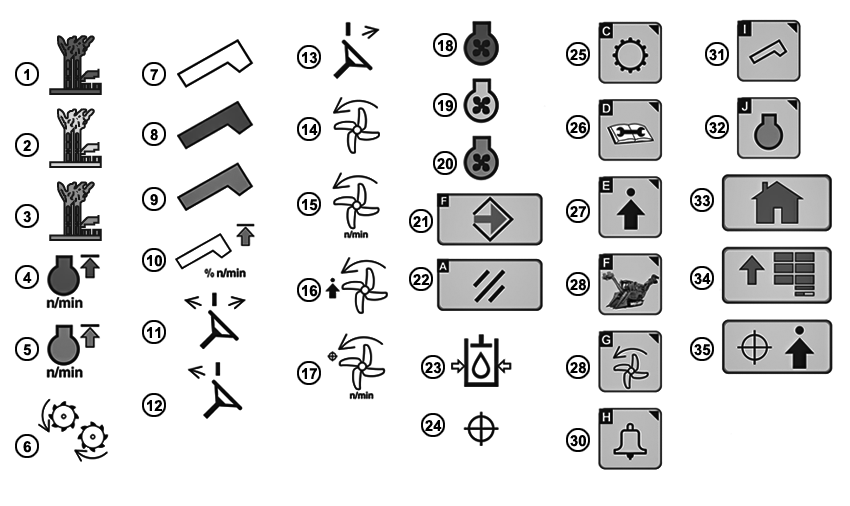

Secondary Display Unit (SDU-A) — Icons

CQ284962-UN-25JAN12
1 - Basecutter Forward (Green)
2 - Basecutter Reversed (Yellow)
3 - Basecutter Inactive (Gray)
4 - Field Cruise On (Green)
5 - Field Cruise Off (Gray)
6 - Chopper Drive
7 - Elevator
8 - Elevator Drive On (Green)
9 - Elevator Drive Off (Gray)
10 - Maximum Speed Setup
11 - Steering Bias
12 - Steering Bias Left
13 - Steering Bias Right
14 - Primary Extractor
15 - Primary Extractor Speed
16 - Primary Extractor Fan Speed Set Point —
Smart Mode
17 - Primary Extractor Fan Speed Set Point
18 - Engine Cooling Fan Forward (Green)
19 - Engine Cooling Fan Reverse (Yellow)
20 - Engine Cooling Fan Off (Gray)
21 - Accept or Enter Key
22 - Cancel Key
23 - Hydraulic Oil Pressure Used with other Icons
24 - Target Icon Used with others Icons
25 - Track Steer Bias Setup
26 - Diagnostic Reading
27 - Home Page Setup
28 - Return to Home Page
29 - Primary Extractor Setup
30 - Alarm Setup Page
31 - Elevator Setup Page
32 - Engine Page Setup
33 - Home Page Toggle
34 - Menu Page
35 - Target Set Point
|
|
