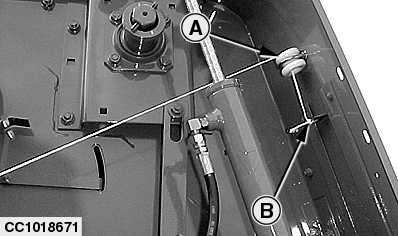

Réglage de l'indicateur de la taille de balleFermer la porte. Sur la ramasseuse-presse 590: verrouiller la porte abaissée. À l'aide de la manette de commande du distributeur auxiliaire, lever le bras de tension des courroies au maximum. Nouer le fil à l'oeillet de l'indicateur de taille de balle (B) et l'enfiler dans le guide-ficelle (A).
|
|
AG,OUCC006,509 -28-31AUG00-1/3 |
|
Réglage de la longueur du fil

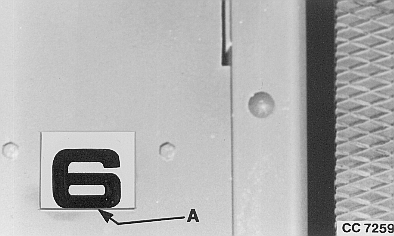

Régler le fil de manière que le bas du numéro "6" soit aligné avec le bord inférieur de la fenêtre (A) de l'indicateur de taille de balle.
|
|
AG,OUCC006,509 -28-31AUG00-2/3 |
|
Fixation de l'extrémité du fil

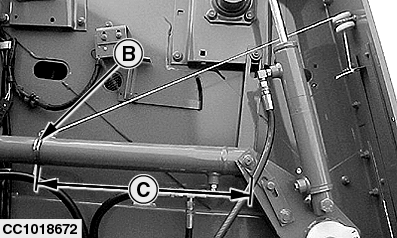

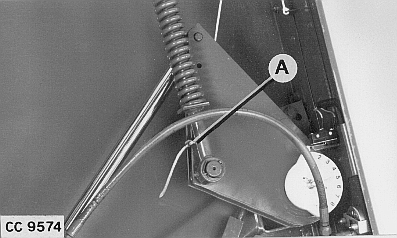

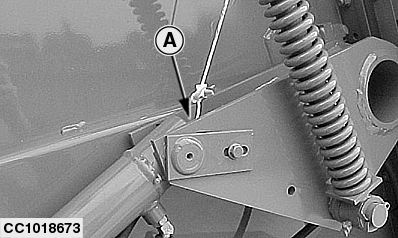

Ramasseuse-presse 570: Desserrer le collier (B) et le faire glisser sur le vérin jusqu'à obtenir la distance (C) de 430 mm (16.9 in) entre l'extrémité du vérin et le collier. Attacher l'autre extrémité du fil au collier comme illustré. Resserrer le collier (B). Abaisser le bras de tension des courroies au moyen de la manette de commande du distributeur auxiliaire. Ramasseuse-presse 580: Attacher l'autre extrémité du fil au bras de tension (A) comme illustré. Abaisser le bras de tension des courroies au moyen de la manette de commande du distributeur auxiliaire. Ramasseuse-presse 590 1 : Attacher l'autre extrémité du fil au bras de tension (A) comme illustré. Abaisser le bras de tension des courroies au moyen de la manette de commande du distributeur auxiliaire, puis déverrouiller la porte.
|
|
