Montage d'un restricteur sur les tracteurs à débit hydraulique peu élevé (590 uniquement)Sur les tracteurs dont le débit hydraulique est inférieur à 25 l/min (6.5 US gal/min), la porte peut se refermer avant que le bras de tension des courroies ne soit revenu, ce qui entraîne un pincement des courroies entre le rouleau inférieur de porte et le tube de l'essieu. Pour remédier à ce problème, monter un restricteur (disponible chez le concessionnaire John Deere).

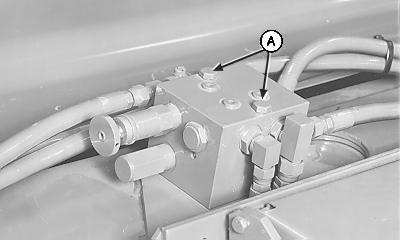

Nettoyer les raccords et la zone autour de la valve avant de débrancher des flexibles hydrauliques. Retirer les vis (A). Il est alors possible de soulever la valve de densité pour faciliter l'accès au raccord hydraulique inférieur. |
|
ATTENTION:
Pour éviter toute blessure par pénétration d'huile sous pression, arrêter le moteur et éliminer la pression du circuit avant de brancher ou de débrancher des conduites hydrauliques ou autres. Serrer tous les raccords avant de rétablir la pression.
AG,OUCC006,513 -28-31AUG00-1/4 |
|
Débranchement du flexible hydraulique
NOTE: Le garant a été retiré pour la clarté de l'illustration. Débrancher le flexible hydraulique (A). |
|
AG,OUCC006,513 -28-31AUG00-2/4 |
|
Dépose du raccord
Débrancher la conduite hydraulique inférieure (A) et déposer le raccord (B). |
|
AG,OUCC006,513 -28-31AUG00-3/4 |
|
Montage du restricteur
Monter le restricteur dans la valve avec le côté lisse tourné vers le raccord. Serrer le raccord. IMPORTANT: Veiller à ce que le restricteur soit aligné avec la valve. Il ne doit pas être de travers. Brancher et serrer les conduites hydrauliques. Mettre en place les vis dans la valve de densité. |
|
AG,OUCC006,513 -28-31AUG00-4/4 |
