Réglage du ressort du bras supérieur (590 avec dispositif de coupe)

Si le ressort a été remplacé ou si les contre-écrous ont été déposés, régler le ressort comme suit:

Fermer la porte et abaisser le bras de tension des courroies.

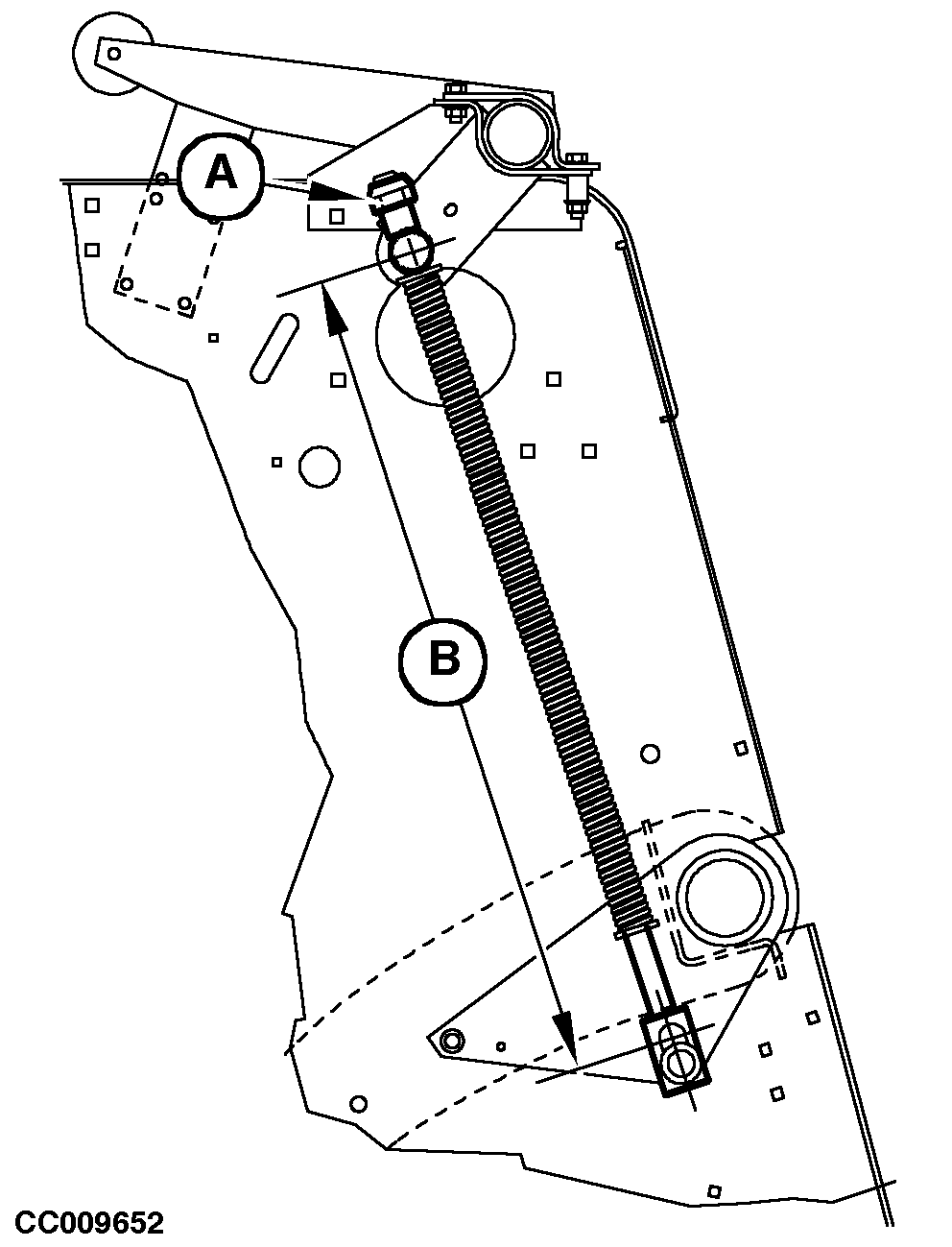

Agir sur les contre-écrous (A) pour obtenir la cote (B) suivante: 918 ± 1,5 mm (36.14 ± 0.06 in).

CC03745,00001D2 -28-08NOV00-1/1
