Réglage des crochets de verrouillage de porte (570 avec équipement centre mou)

Pour éviter que la porte ne s'ouvre pendant la formation du centre mou, les crochets de verrouillage (A) doivent être réglés correctement.

Procéder aux réglages suivants:

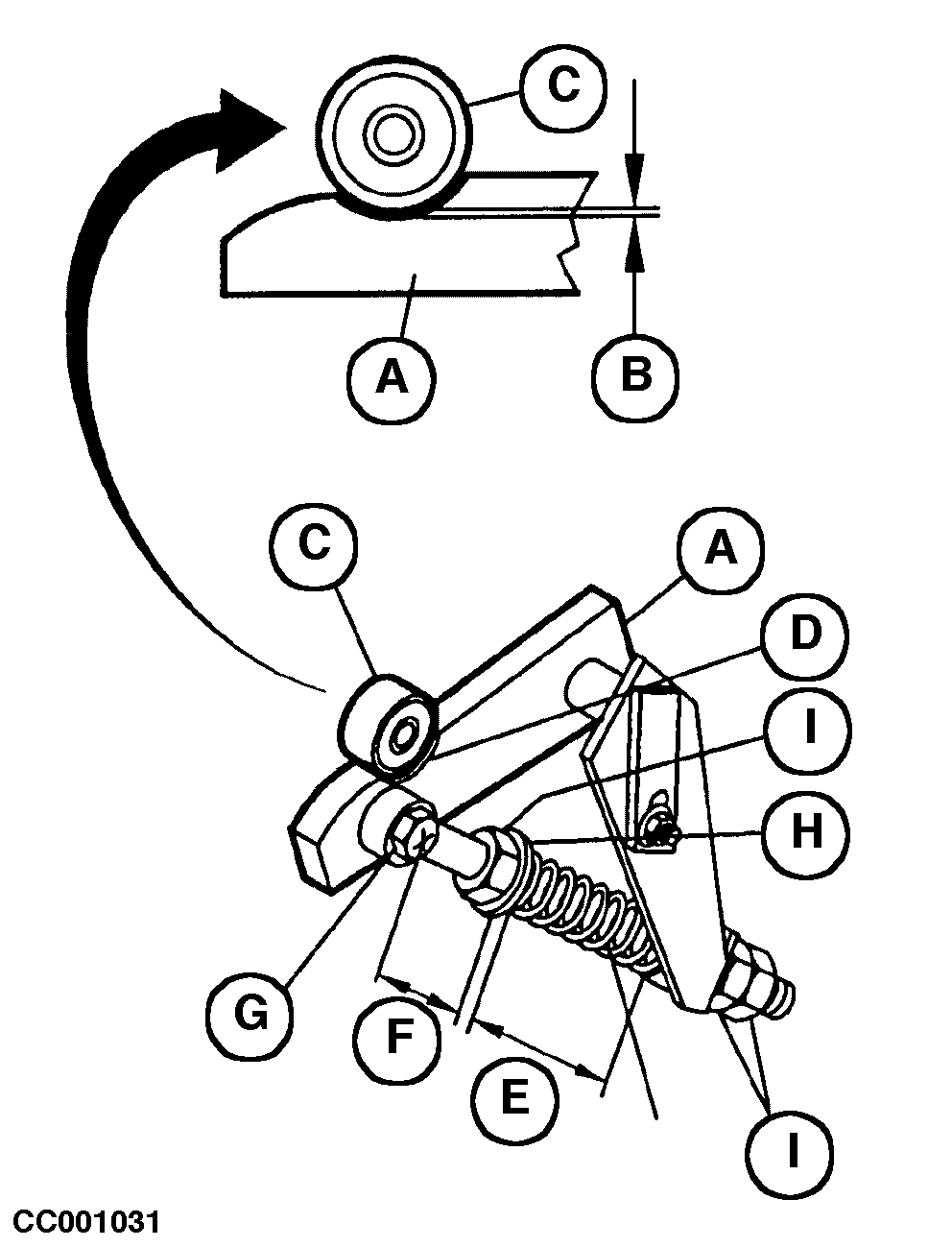

Fermer la porte et vérifier l'écart (B) entre le rouleau (C) et la partie inférieure de l'évidement du crochet (D). Cette cote doit être comprise entre 0,5 et 1 mm (0.02 à 0.04 in).

Si l'écart (B) est en dehors des cotes spécifiées, régler simultanément la longueur du ressort (E) à 148 mm (45.93 in) et l'écart (F) entre la vis à oeil (G) et la partie inférieure de la rondelle (H) à 36,6 mm (1.44 in). Pour le second réglage, se servir des écrous de réglage (I).

A-Crochet
B-Écart
C-Rouleau de porte
D-Évidement de crochet
E-148 mm (45.93 in)
F-36,6 mm (1.44 in)
G-Vis à oeil
H-Rondelle
I-Écrous de réglage

CC03745,00001D3 -28-08NOV00-1/1
