Réglage du cheminement des courroies (sans dispositif de liage filet)

NOTE: La ramasseuse-presse doit être vide et la porte fermée.

La machine se trouvant sur une surface plane, enclencher la prise de force et la faire tourner à bas régime.

Observer le passage des courroies au niveau du guide inférieur.

Si le cheminement des courroies n'est pas correct, procéder comme suit:

Ramasseuse-presse 590: - Verrouiller la porte au moyen de la vanne.

Actionner la manette de commande du distributeur auxiliaire pour relever le bras de tension des courroies et détendre celles-ci.

Sur tous les modèles: - Arrêter le moteur du tracteur.

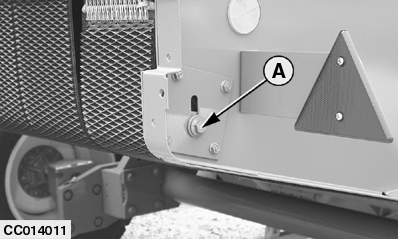

Si les courroies dévient vers la droite, abaisser l'extrémité droite du rouleau inférieur de porte (A).

Si les courroies dévient vers la gauche, relever l'extrémité droite du rouleau inférieur de porte (A).

Mettre en marche le moteur du tracteur, abaisser le bras de tension des courroies et vérifier une nouvelle fois le cheminement des courroies. Reprendre le réglage si nécessaire.

CC03745,00001D4 -28-08NOV00-1/1
