Réglage du contacteur de taille de balle (avec contrôleur électronique du liage)

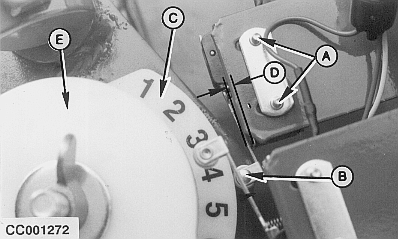

Fermer la porte, puis desserrer les vis de fixation (A) du contacteur.

Placer le galet de contacteur (B) sur la partie la plus élevée (numérotée) de la came (C).

Régler le contacteur de manière à obtenir un écart (D) de 1 mm (0.04 in) environ entre le corps et la tige du contacteur.

Resserrer les vis (A).

NOTE: Sur les ramasseuses-presses avec équipement centre mou, la seconde came (E) permet de déterminer le diamètre du centre mou.

A-Vis
B-Galet du contacteur
C-Came (taille de balle)
D-1 mm (0.04 in)
E-Came (centre mou)

CC03745,00001DB -28-08NOV00-1/1
