Réglage de la butée du verrou de porte (590)

Fermer et verrouiller la porte.

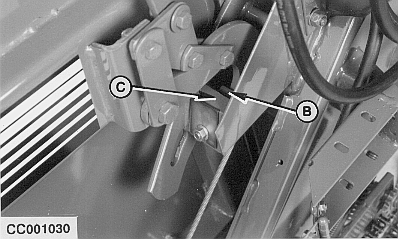

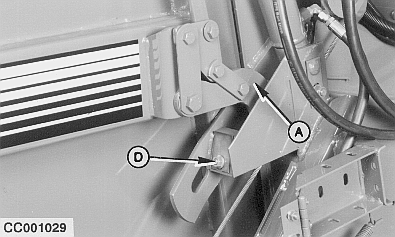

Pousser à la main le verrou de porte (A) vers l'avant. Si l'écart entre la butée de verrou (B) et la contre-butée (C) ne mesure pas 2 ± 1 mm (0.08 ± 0.04 in), interposer des cales en procédant comme suit:

Desserrer le boulon (D).

NOTE: Les cales sont fendues de sorte qu'il n'est pas nécessaire de déposer le boulon.

Si l'écart est supérieur à 3 mm (0.12 in), faire passer les cales du côté rangement au côté utilisation jusqu'à obtention de la cote de 2 ± 1 mm (0.08 ± 0.04 in).

Si l'écart est inférieur à 1 mm (0.04 in), faire passer les cales du côté utilisation au côté rangement jusqu'à obtention de la cote de 2 ± 1 mm (0.08 ± 0.04 in).

Centrer les cales et la contre-butée, puis serrer le boulon (D).

Si nécessaire, répéter l'opération de l'autre côté.

NOTE: S'il est impossible d'obtenir l'écart correct, abaisser la porte (après avoir coupé le moteur du tracteur). S'il subsiste un écart sur un côté de la porte, consulter le concessionnaire John Deere pour faire redresser la porte.
