Réglage du limiteur de couple

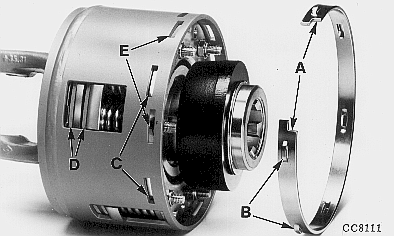

Le limiteur de couple est réglé à l'usine avec les encoches (A) orientées vers l'intérieur du limiteur de couple et les tétons (B) insérés dans la deuxième rangée de boutonnières (C).

Ce réglage permet au limiteur de couple de patiner sous un couple de 1530 N·m (1105 lb-ft).

L'épaisseur de chacun des 4 plateaux (D) est de 3 mm (0.12 in) neuf. Les remplacer lorsque leur épaisseur n'est plus que de 2 mm (0.08 in).

Après avoir remplacé les plateaux, reposer l'anneau de réglage dans la position décrite plus haut.

IMPORTANT: En cas de remplacement d'un plateau, il est nécessaire d'observer à nouveau une période de rodage (comme décrit sur l'emballage du plateau).

NOTE: Si la ramasseuse-presse est conçue pour une prise de force 1000 tr/min, insérer les tétons (B) dans la première rangée de boutonnières (E). Les encoches (A) doivent être tournées vers l'extérieur du limiteur de couple.

CC,570RB001635 -28-15SEP98-1/1
