Remisage de la transmission télescopique

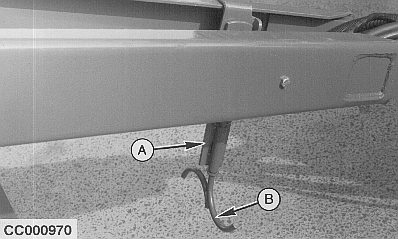

Si la flèche de la ramasseuse-presse est adaptée à la chape d'attelage du tracteur, tirer le support (A) et l'abaisser comme illustré. Tourner le crochet (B) de manière à pouvoir y placer l'arbre de transmission (C).
|
|
|
|
CC,570RB002542 -28-15SEP98-1/3
|
|

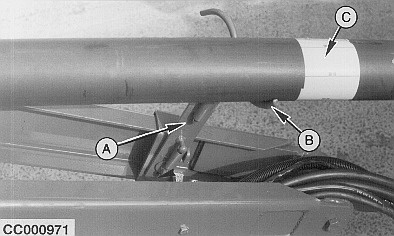

Si la flèche de la ramasseuse-presse est adaptée à la barre d'attelage du tracteur, tirer le support (A) et le relever comme illustré. Tourner le crochet (B) de manière à pouvoir y placer l'arbre de transmission (C).
|
|
|
|
CC,570RB002542 -28-15SEP98-2/3
|
|

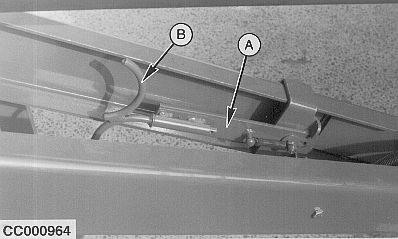

Lors de l'utilisation de la ramasseuse-presse, tourner le crochet (B) et remiser le support (A) le long du cadre de la flèche comme illustré.
|
|
|
|
CC,570RB002542 -28-15SEP98-3/3
|
|
