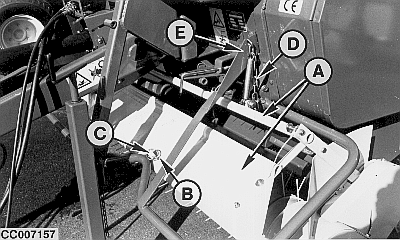

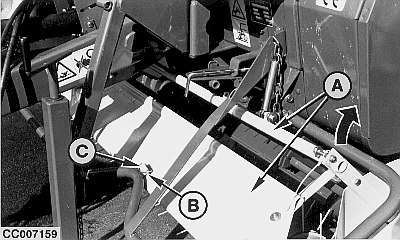

Réglage du panneau frontal du dispositif de coupeLe panneau frontal (A) du dispositif de coupe peut être placé dans plusieurs positions de service pour le pressage de matériau court. Passage de la position de remisage à la position de service:Maintenir le panneau frontal (A) à la main et retirer la goupille bêta (B). Laisser retomber le panneau frontal (A). Remiser la goupille bêta (B) sur la bride (C). Selon l'épaisseur de l'andain, accrocher un maillon de la chaîne (D) à l'ancrage (E) pour obtenir l'espace voulu entre la pointe des dents du ramasseur et le panneau frontal (A). NOTE: Le panneau frontal est chargé par ressort pour permettre la flottation. Il est possible de régler la flottation en utilisant plus ou moins de maillons de chaîne entre les ancrages du ressort. Passage de la position de service à la position de remisage:Retirer la goupille bêta (B) de la bride (C). Lever le panneau frontal (A) et le fixer sur la bride (C) au moyen de la goupille bêta (B). NOTE: La chaîne peut rester accrochée à l'ancrage. Il sera ainsi possible de retrouver la même position de service du panneau frontal (A) lors d'une utilisation ultérieure. |
|
CC,570RB002975 -28-15SEP98-1/1 |
