Vidange et remplissage du renvoi d'angle (avec dispositif de coupe)

IMPORTANT: Vérifier le niveau d'huile toutes les 800 à 1000 balles et faire l'appoint si nécessaire.

Ne pas remplir à l'excès sous peine de surchauffe ou de fuites d'huile.

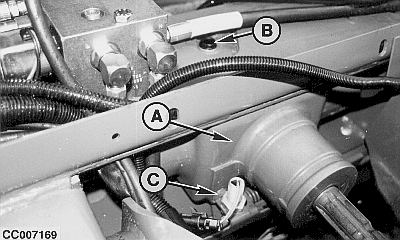

Vidanger et remplir le boîtier du renvoi d'angle (A) toutes les 4000 à 5000 balles.

Vidanger l'huile quand elle est chaude (en fin de travail). Retirer la jauge (B) et le bouchon de vidange (C), puis vidanger l'huile dans un récipient adéquat.

Nettoyer le bouchon de vidange (C) avant de le remettre en place, puis verser 0,9 l (0.23 US gal) d'huile d'un type préconisé sous "Huile de transmission" dans cette section.

Vérifier le niveau d'huile au moyen de la jauge (B).

CC,570RB002998 -28-15SEP98-1/1
