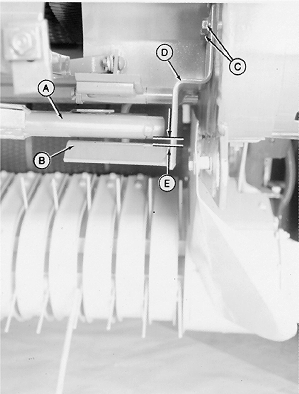

Réglage de l'enclume

Centrer le bras de liage (A) au-dessus de l'enclume (B) au moyen du moniteur.

Desserrer les écrous (C).

Régler le coupe-ficelle (D) de sorte que l'écart (E) entre l'enclume (B) et le bras de liage (A) soit compris entre 1 et 4 mm (0.04 à 0.16 in).

Resserrer les écrous (C).

Ramener le bras de liage en position de repos.

A-Bras de liage
B-Enclume
C-Écrous
D-Coupe-ficelle
E-1 à 4 mm (0.04 à 0.16 in)

CC,570RB003007 -28-15SEP98-1/1
