Réglage de la barre d'attelage

IMPORTANT: Avant d'accrocher la ramasseuse-presse au tracteur, s'assurer que la barre d'attelage a été réglée. Remettre en place tous les garants déposés auparavant.

Aligner l'alésage destiné à recevoir la broche d'attelage sur l'axe médian de l'arbre de prise de force.

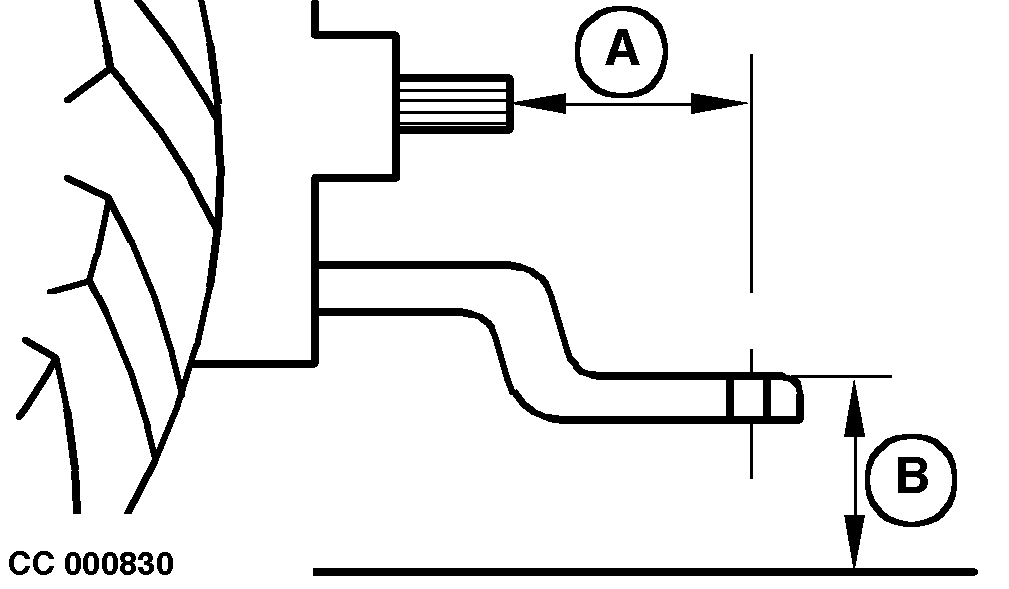

Régler la barre d'attelage en respectant les cotes indiquées:

A-Cote recommandée: 150 à 200 mm (4 à 8 in), 350 mm (13.8 in) maximum
B-330 à 508 mm (13 à 20 in)

CC,570RB003490 -28-15SEP98-1/1
