Réglage du ressort d'équilibrage du ramasseur (avec dispositif de coupe)

Lever le ramasseur par voie hydraulique pour éliminer la tension du ressort.

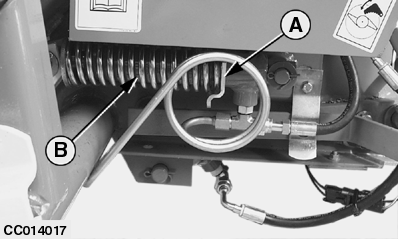

Placer la rondelle inférieure (A) dans l'une des 4 gorges présentes sur le corps de chaque vérin (B).

Abaisser le ramasseur.

NOTE: Ce réglage doit permettre au ramasseur de descendre complètement en cas d'abaissement. Dans le cas contraire, réduire légèrement la tension du ressort.

NOTE: En cas d'utilisation à des hauteurs autres que complètement abaissé, augmenter la tension du ressort pour obtenir un équilibrage correct.
