Préparation des courroies endommagées

Retirer la courroie rompue.

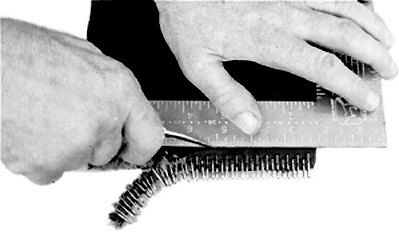

Couper la partie endommagée à l'aide d'une équerre et d'un couteau bien affûté.

IMPORTANT: Le raccourcissement, par rapport à la longueur de la courroie neuve, ne doit pas dépasser 38 mm (1.49 in). Il est nécessaire de rallonger la courroie après deux réparations.

NOTE: Pour faciliter le découpage, plonger la lame du couteau dans du savon liquide.

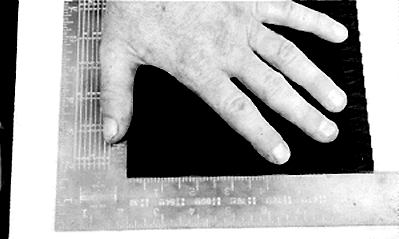

Après découpage, vérifier que la courroie est bien d'équerre.

CC,570RB003542 -28-15SEP98-1/3

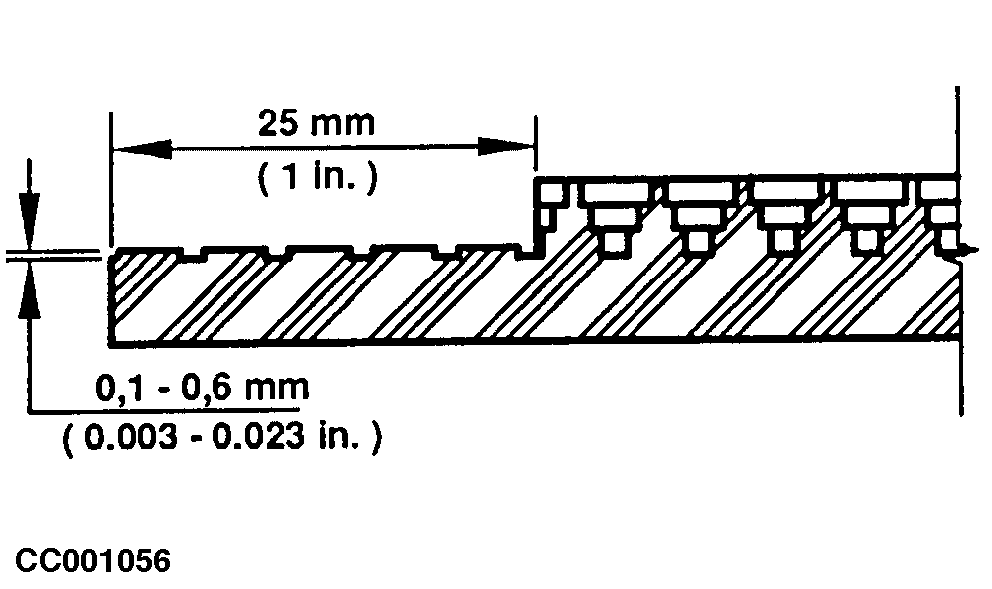

Maintenir la courroie au moyen d'une planche épaisse. Avec un couteau bien affûté, enlever la couche de quadrillage sur 25 mm (1 in) à l'extrémité de la courroie, en veillant à conserver 0,1 à 0,6 mm (0.003 à 0.023 in) de quadrillage pour empêcher toute détérioration des fibres de la courroie.

Pour faciliter le découpage, plonger la lame du couteau dans du savon liquide.

Couper l'extrémité menée de la courroie tel qu'illustré ci-contre, et uniquement de cette façon.

CC,570RB003542 -28-15SEP98-2/3

Placer la courroie sur une surface plane et l'immobiliser.

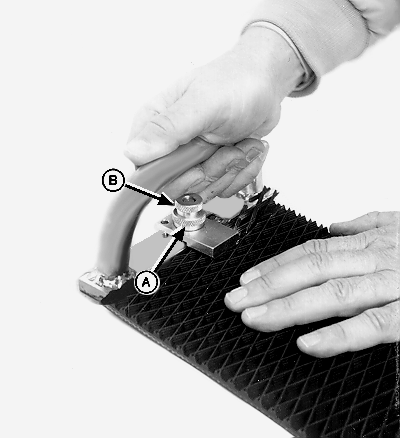

Ajuster la plaque de pression du rabot à l'épaisseur de la courroie au moyen de la molette (A).

Visser encore la molette (A) d'un demi-tour supplémentaire et la bloquer avec la molette extérieure (B).

Maintenir fermement le rabot contre la courroie.

Pousser le rabot le long de l'extrémité de la courroie jusqu'à ce que le quadrillage soit enlevé.

CC,570RB003542 -28-15SEP98-3/3
