Pose des agrafes de type "Mato"

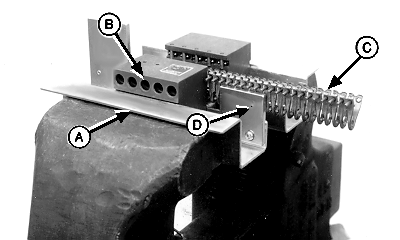

Placer l'agrafeuse (A) dans un étau en tournant les perçages (B) vers soi.

Mettre en place les cinq premiers segments d'agrafes (C) dans l'agrafeuse. S'assurer que les rivets sont dans les perçages de l'agrafeuse (B). Il faut que deux rivets par segment se trouvent dans le même perçage. Les segments doivent être alignés avec le guide (D).

Serrer l'étau jusqu'à ce que les segments soient légèrement pincés et qu'il soit possible d'insérer facilement la courroie.

CC,570RB003547 -28-15SEP98-1/5

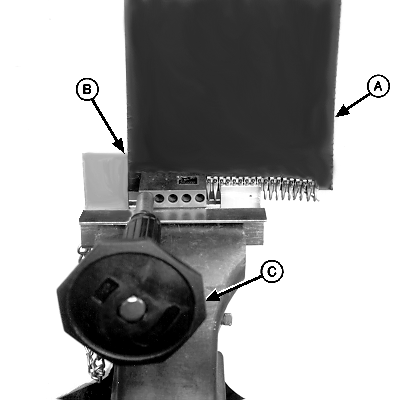

Insérer la courroie (A) dans les agrafes avec le quadrillage vers l'arrière. Aligner le bord de la courroie avec le guide (B). Placer la courroie au contact des butées inférieures. Les agrafes doivent aussi se trouver contre les butées.

Serrer l'étau de manière à resserrer l'agrafe sur la courroie pour assurer un rivetage correct. Veiller à placer la courroie d'équerre dans l'agrafeuse et par rapport aux agrafes.

IMPORTANT: Ne pas utiliser un marteau trop gros ni frapper trop fort, faute de quoi l'agrafeuse pourrait être endommagée, de même que les agrafes.

Enfoncer le rivet de gauche dans la courroie au moyen d'un poinçon (C) jusqu'à ce que l'épaulement du poinçon soit en butée sur l'agrafeuse. Frapper le poinçon une fois de plus pour assurer le contact entre l'épaulement et la mâchoire de l'agrafeuse. Enfoncer les autres rivets dans la courroie en travaillant de droite à gauche.

CC,570RB003547 -28-15SEP98-2/5

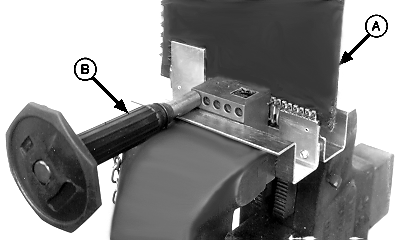

Ouvrir l'étau. Déplacer la courroie (A) et les agrafes jusqu'à ce que les rivets des cinq segments suivants centraux soient dans les perçages de l'agrafeuse. Placer la courroie d'équerre dans l'agrafeuse. Serrer l'étau de manière à resserrer l'agrafe sur la courroie.

Enfoncer le rivet de gauche dans la courroie au moyen du poinçon (B) jusqu'à ce que l'épaulement du poinçon soit en butée sur l'agrafeuse. Frapper le poinçon une fois de plus pour assurer le contact entre l'épaulement et la mâchoire de l'agrafeuse. Enfoncer les autres rivets dans la courroie en travaillant de droite à gauche.

CC,570RB003547 -28-15SEP98-3/5

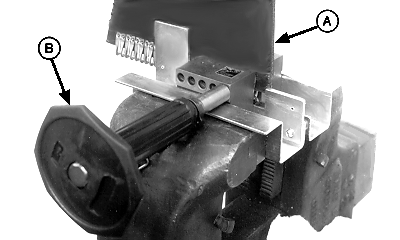

Ouvrir l'étau. Déplacer la courroie (A) et les agrafes jusqu'à ce que les rivets des quatre derniers segments soient dans les perçages de l'agrafeuse. Placer la courroie d'équerre dans l'agrafeuse. Serrer l'étau pour exercer une pression sur les agrafes.

Enfoncer le rivet de gauche dans la courroie au moyen d'un poinçon (B) jusqu'à ce que l'épaulement du poinçon soit en butée sur l'agrafeuse. Frapper le poinçon encore une fois pour assurer le contact entre l'épaulement et la mâchoire de l'agrafeuse. Enfoncer les autres rivets dans la courroie en travaillant de droite à gauche.

CC,570RB003547 -28-15SEP98-4/5

Enlever la courroie de l'étau et contrôler l'agrafage. Tous les rivets doivent traverser la courroie; la marque du poinçon doit être visible au centre des rivets.

IMPORTANT: Ne pas frapper la boucle de l'agrafe lorsque l'on aplatit les têtes de rivets avec un marteau.

Ne pas frapper trop fort sur les rivets faute de quoi ils peuvent se tordre et endommager la réparation.

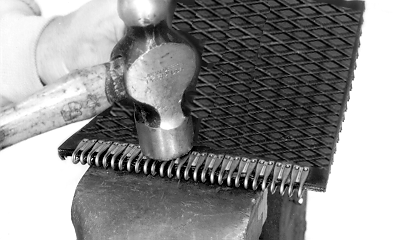

Placer la courroie avec les agrafes sur une enclume. Aplatir les têtes des rivets en utilisant la partie plate d'un petit marteau. Frapper plusieurs rivets à la fois avec un mouvement de "tapotement" léger. Les rivets doivent être alignés avec la réparation.

Voir "Mise en place des courroies" dans cette section pour la pose correcte.

CC,570RB003547 -28-15SEP98-5/5
