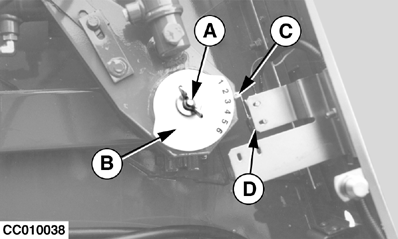

Réglage du diamètre du centre mouAvant de procéder au réglage, s'assurer que la porte est fermée et que le bras de tension est complètement abaissé. Procéder aux réglages suivants: Desserrer l'écrou à ailettes (A). Tourner la came (B) jusqu'à ce que le repère voulu soit en face du galet du contacteur (C). Les plages de réglage sont les suivantes:
Resserrer l'écrou à ailettes (A) et vérifier que la came (B) est toujours alignée avec le galet du contacteur (C). IMPORTANT: Le diamètre du centre mou ne doit en aucun cas dépasser la taille de balle sélectionnée. |
|
