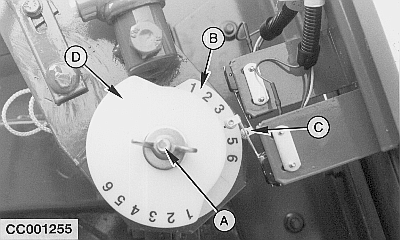

Réglage de la taille de la balleAvant de procéder au réglage, s'assurer que la porte est fermée et que le bras de tension se trouve complètement en bas. Procéder aux réglages suivants: Desserrer l'écrou à ailettes (A). Tourner la came (B) jusqu'à ce que le repère voulu soit en face du galet du contacteur (C). Les plages de réglage sont les suivantes:
Resserrer l'écrou à ailettes (A) et vérifier que la came (B) est toujours alignée avec le galet du contacteur (C). NOTE: Sur les ramasseuses-presses avec équipement centre mou, la seconde came (D) permet de déterminer le diamètre du centre mou. Veiller à ne pas modifier la position de cette came lors du réglage de la came (B) qui détermine la taille de balle. |
|
CC,570RB003880 -28-15SEP98-1/1 |
